Posicionar notas

Você pode posicionar notas das seguintes maneiras:
  • Especificar a posição de uma nota selecionada no PropertyManager de Nota ou selecionar Exibir na tela em Parâmetros.
  • Selecione uma nota e use Mover entidades (barra de ferramentas Esboço) para mover a nota. Você pode também especificar a mudança nas coordenadas da nota ou usar snaps para mover a nota para a nova posição.
  • Arrastar as notas.
  • Na seção Formato do texto do PropertyManager de Nota, defina o alinhamento vertical do texto da nota.
  • Usar um retângulo para posicionar uma nota.

Especificar a posição de uma nota a partir de coordenadas X-Y

Você pode especificar a posição da nota selecionada usando o PropertyManager de Nota ou selecionar Exibir na tela em Parâmetros.

Para especificar a posição de uma nota a partir de suas coordenadas X-Y na tela:

  1. Selecione a nota.
  2. No PropertyManager de Nota, selecione Exibir na tela em Parâmetros.
    Os campos de coordenadas são exibidos na área de gráficos.
  3. Modifique as coordenadas X-Y da nota selecionada nos campos X e Y exibidos. A posição (0,0) é o canto inferior esquerdo da folha de desenho.
  4. Clique fora da nota para fechar os campos de coordenadas.
    Quando você selecionar Exibir na tela no PropertyManager de Nota após selecionar uma nota, os campos das coordenadas X-Y aparecerão no desenho para todas as notas que você selecionar subsequentemente.

Especificar posição de notas usando Mover

Use a ferramenta Mover entidades para mover uma nota para outra posição.

Para mover uma entidade de nota:

  1. Clique com o botão direito na nota e selecione Mover entidades.
  2. No PropertyManager de Mover , selecione:
    • X/Y e digite os valores das posições relativas às coordenadas X e Y
      As posições das coordenadas X e Y que você fornece são valores positivos ou negativos relativos às coordenadas atuais da nota.
    • De/Para e selecione Ponto inicial na área de gráficos, então mova o mouse e clique para determinar a posição final da nota
      Depois de selecionar De/Para, você pode clicar com o botão direito na nota para escolher uma opção de Snaps rápidos e selecionar um destino:
      • Snap no ponto
      • Snap no ponto central
      • Snap no ponto médio
      • Snap no quadrante
      • Snap na interseção
      • Snap mais próximo
      • Snap no ponto H/V
      • Snap na grade

Alinhar verticalmente os textos de notas

Na seção Formato do texto do PropertyManager de Nota, defina o alinhamento vertical do texto da nota.

Para definir o alinhamento vertical do texto da nota:

  1. Selecione a nota.
  2. Na seção Formato do texto do PropertyManager de Nota, selecione um dos seguintes:
    • Alinhar acima
    • Alinhar no meio
    • Alinhar abaixo

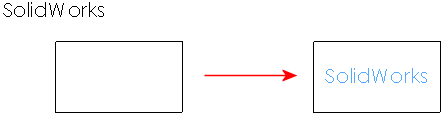

Usar um retângulo para posicionar uma nota

Para usar um retângulo para definir a posição da nota:

Selecione uma nota e um retângulo, depois clique com o botão direito na nota e selecione Snap ao centro do retângulo para usar um retângulo para definir a posição da nota.
