A vista auxiliar é semelhante a uma vista projetada, mas ela é desdobrada em normal para uma aresta de referência em uma vista existente.
É possível criar uma vista auxiliar de uma vista explodida de montagem.

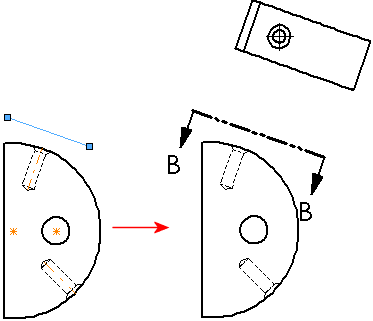

Você pode usar linhas de esboço para dobragem. Neste exemplo, para orientar corretamente a vista auxiliar, adicione uma relação perpendicular entre a linha esboçada e o eixo de furo temporário.

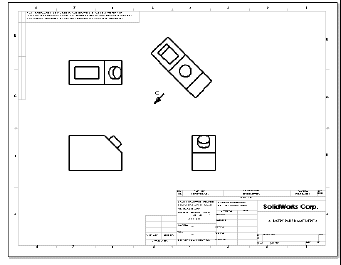

Exemplo: Usar uma vista auxiliar
A aresta em ângulo na vista frontal é selecionada na Vista auxiliar, localizada na parte superior direita, com uma seta de vista identificada pela letra C.
