Borda automática

A ferramenta Borda automática permite controlar todos os aspectos de uma borda do formato de folha, inclusive o layout da zona e o tamanho da borda.

Ao usar a ferramenta Borda automática, bordas e zonas são atualizadas automaticamente para que correspondam às alterações na guia Parâmetros de zona da caixa de diálogo Propriedades da folha sem ter de editar manualmente o formato da folha. Você também pode incluir áreas da Máscara da margem onde elementos de formatação como etiquetas e divisores não são mostrados. Isso é útil quando você deseja mascarar uma área em uma folha para notas.

Para usar a ferramenta Borda automática:

  1. Em um desenho, clique em Editar formato de folha (Barra de ferramentas Formato de folha).
  2. Clique em Borda automática (Barra de ferramentas Formato de folha).
  3. Definir as opções:
    • Na primeira página do PropertyManager Borda automática, selecione os itens que serão excluídos do formato da folha. Por exemplo, você pode excluir entidades do formato existente antes de criar uma nova borda inteligente.
      Ao usar a ferramenta Borda automática, as bordas e divisores de zona são alinhados e atualizados automaticamente com as zonas existentes.
    • Na segunda página, defina as margens, bordas e zonas.

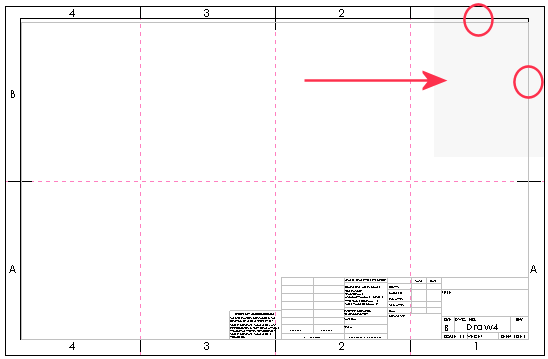

    • Na terceira página, defina as áreas de margem para etiquetas e divisores de zona que fornecem um local conveniente para notas. Neste exemplo, a área mascarada de margem inclui as etiquetas de zona do canto superior direito.

  4. Clique em .

Criação de um layout de zona

Este exemplo usa o formato de folha B (ANSI) Paisagem. Primeiro, você precisa remover as etiquetas e divisores de zona existentes. Em seguida, você adiciona novas informações da zona para criar quatro linhas e seis colunas.

Para exibir ou ocultar linhas de zona de desenho, clique em Exibir > Interface do Usuário > Linhas de zona.

Para criar um layout de zona:

  1. Crie um novo desenho e selecione B (ANSI) Paisagem como o formato/tamanho da folha.
  2. Clique em Editar formato de folha (barra de ferramentas Formato de folha).
  3. Clique em Borda automática (Barra de ferramentas Formato de folha).
  4. Para remover as etiquetas e divisores de zona existentes, na primeira página do PropertyManager, selecione as letras e os divisores da zona na folha que serão excluídos. À medida que você seleciona as letras e os divisores, as notas e linhas são exibidas em Excluir lista.
    Essas entidades não serão excluídas da folha até que você clique em .
  5. Clique em .
  6. Em Tamanho de zona, selecione Dimensionado uniformemente e defina Linhas como 4 e Colunas como 6.
  7. Em Formatação de zona:
    1. Selecione Exibir divisores de zona.
    2. Defina Comprimento do divisor de zona como 0,25 pol.
    3. Defina Comprimento do divisor de zona central externo como 0,25 pol.
    4. Defina Comprimento do divisor de zona central interno como 0,25 pol.
    5. Em Etiquetas de zona, selecione Exibir colunas e Exibir linhas.
  8. Clique em .
  9. Em Máscara da margem, clique em Mais .
  10. Na área de gráficos, você pode redimensionar a máscara e arrastá-la sobre etiquetas de vista e divisores de zona para mascará-los.
  11. Clique em .
  12. Clique em Editar > Folha ou clique com o botão direito em qualquer área em branco na folha de desenho, ou no ícone da folha na árvore de projeto do FeatureManager, e clique em Editar folha.
Depois de criar bordas e divisores de zona com a ferramenta Borda automática, todas as alterações efetuadas nas zonas com o uso da ferramenta ou da opção Propriedades da folha > Parâmetros de zona serão atualizadas automaticamente.
