As 3 vistas padrão estão na projeção de primeiro ou terceiro diedro. Na projeção de terceiro diedro, a vista frontal predeterminada da peça ou montagem é exibida na parte inferior esquerda e as outras duas vistas são as vistas superior e direita. Na projeção de primeiro diedro, a vista frontal é exibida na parte superior esquerda e as outras duas vistas são as vistas superior e esquerda.

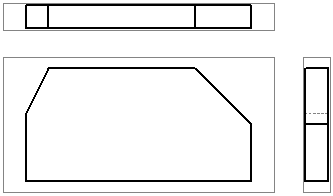

| Projeção de 3º diedro |
|

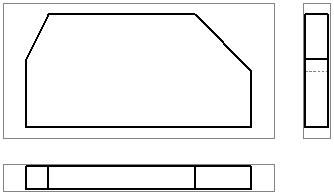

| Projeção pelo 1º diedro |
|
