Painel do Gerenciador

O painel esquerdo da janela do SOLIDWORKS gerencia projetos de peças e montagens, folhas de desenho, propriedades e aplicativos de terceiros. O CommandManager fornece acesso às ferramentas do SOLIDWORKS.

Árvore de projetos do FeatureManager®



Os nomes dos recursos são exibidos de cima para baixo por ordem de criação na Árvore de projeto do FeatureManager, a menos que você os reorganize. (Os recursos podem ser considerados como componentes de peças.)

A árvore de projeto do FeatureManager para montagens mostra os componentes (peças ou submontagens e seus recursos), uma pasta Posicionamentos e recursos de montagem.

A árvore de projeto do FeatureManager para desenhos contém um ícone para cada folha. Cada folha contém ícones para o formato da folha e cada vista. Sob cada vista estão as peças e montagens que pertencem a ela.

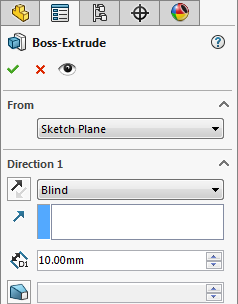

PropertyManager



A maioria das ferramentas de esboço, recursos e desenho no SOLIDWORKS abrem um PropertyManager no painel esquerdo. O PropertyManager exibe as propriedades da entidade ou recurso, para que você possa especificar as propriedades sem que uma caixa de diálogo cubra a área de gráficos.

ConfigurationManager


O ConfigurationManager é uma maneira de criar, selecionar e exibir múltiplas configurações de peças e montagens.

DimXpertManager



O DimXpertManager lista os recursos de tolerância definidos por DimXpert para as peças. Ele também mostra as ferramentas do DimXpert que você pode usar para inserir dimensões e tolerâncias em peças. Você pode importar estas dimensões e tolerâncias para os desenhos.

DisplayManager

O DisplayManager lista e fornece acesso de edição às aparências, decalques, cenas, luzes e câmeras aplicadas ao modelo atual. Quando o suplemento PhotoView 360 é adicionado, o DisplayManager fornece acesso a Opções do PhotoView.

Exibição do gerenciador


Você pode alternar entre a árvore de projeto do FeatureManager, o PropertyManager, o ConfigurationManager, o DimXpertManager e o DisplayManager clicando nas guias no topo do painel esquerdo na janela do SOLIDWORKS.

É possível dividir o painel e exibir mais de um gerenciados ou múltiplas cópias de um gerenciado.

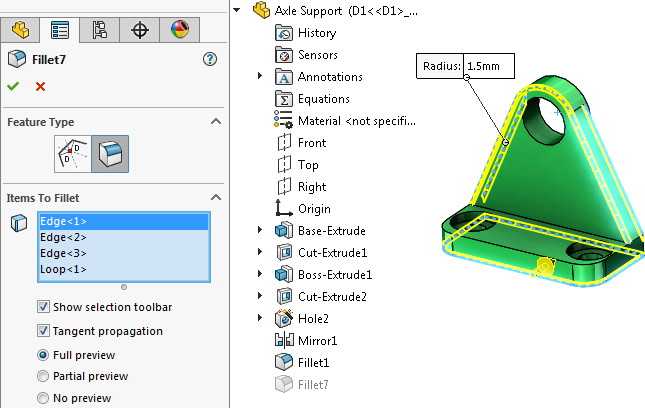

Quando estiver em um PropertyManager, você pode expandir a peça na janela de gráficos para ver simultaneamente uma Árvore de projeto do FeatureManager flyout.

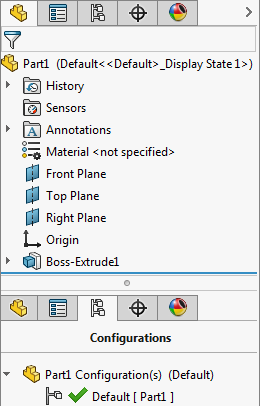

Dividir o Painel do gerenciador

É possível dividir o Painel do gerenciador à esquerda da área de gráficos.

No Painel do gerenciador dividido, você pode exibir qualquer combinação de:

  • Árvore de projeto do FeatureManager
  • PropertyManager
  • ConfigurationManager
  • Aplicativos de outros fabricantes

Para dividir o Painel do gerenciador:

  1. Mova o ponteiro para o topo do Painel do gerenciador até que ele mude para .
  2. Arraste a barra para abaixo do último item no Painel do gerenciador.
    Cada instância do Painel do gerenciador exibe um conjunto de guias.
  3. Selecione uma guia para cada Painel do gerenciador.

Para não dividir o Painel do gerenciador:

Coloque o ponteiro no topo do painel duplicado até que ele mude para . Arraste a barra para cima, para sua posição original.

Também é possível dividir ou não dividir o Painel do gerenciador clicando duas vezes na barra de divisão.
