Seleção de vista de seção

É possível selecionar as faces, as arestas e os vértices criados por uma vista de seção de uma peça ou montagem.

Não é possível abrir um esboço em uma face de vista de seção.

Propriedades de medida e seção

  • Selecione uma face no plano de seção para calcular suas propriedades de seção. Selecione arestas ou vértices a seremmedidos.
  • Selecione faces truncadas para medir comprimentos ou calcular propriedades de seção. As faces truncadas são as cortadas pelo plano de seção.

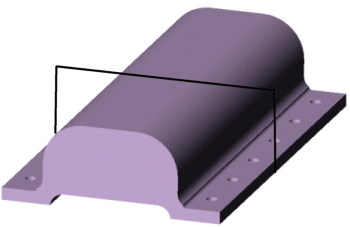

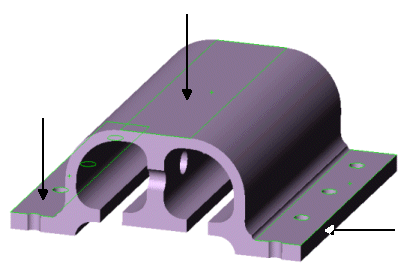

Faces truncadas

Converter entidades

Exceto para as funções de Medida e Propriedades da seção, as faces truncadas atuam como se não estivessem truncadas. Por exemplo, se você abrir um esboço em uma face truncada e converter as arestas, as arestas da face completa serão convertidas.

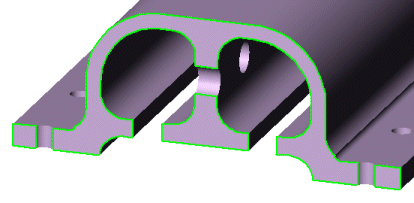

Face completa convertida
