Vistas explodidas em desenhos

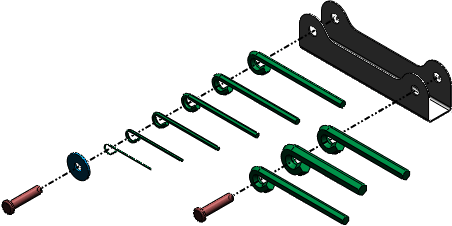

É possível criar uma vista de desenho explodida a partir de uma vista de montagem explodida existente. A vista real é uma vista de modelo, geralmente na orientação isométrica.

1. Na montagem:
   1. Crie uma nova configuração. Para obter mais detalhes, consulte Criar configurações manualmente.
   2. Criar uma vista explodida. Para obter mais detalhes, consulte Vistas explodidas em montagens.

2. No desenho:
   1. Insira uma vista de modelo da montagem usando a orientação adequada para a vista explodida. Para obter mais detalhes, consulte Vista do modelo.



   2. Clique com o botão direito do mouse na vista de desenho e clique em Propriedades.
   3. No caixa de diálogo Propriedades da vista de desenho em Informações de configuração, selecione Exibir no estado explodido ou de quebra de modelo.

   Como alternativa, para exibir alguma destas vistas de desenho em um estado explodido, você pode:

   • Clique com o botão direito do mouse na vista de desenho e clique em Exibir em estado explodido.
   • No PropertyManager Vista de desenho, em Configuração de referência, selecione Exibir no estado explodido ou de quebra de modelo.
