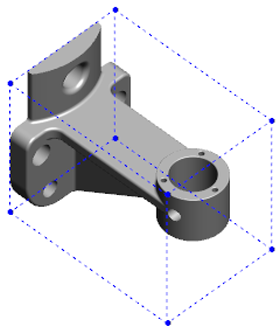

Trabalho com caixa delimitadora para uma peça

As dimensões de uma caixa delimitadora podem ajudar você a determinar o espaço necessário para enviar e empacotar o produto.

Calcular uma caixa delimitadora para uma peça com muitas faces pode ser demorado. Se uma peça tiver muitas faces, crie a caixa delimitadora depois de concluir a modelagem da peça.

Para criar uma caixa delimitadora para uma peça e exibir suas propriedades:

  1. Em um documento de peça, clique em Inserir > Geometria de referência > Caixa delimitadora.
  2. No PropertyManager de Caixa delimitadora, selecione Melhor ajuste. A orientação da caixa delimitadora baseia-se no plano X-Y.

    A caixa delimitadora calculada pelo software SOLIDWORKS pode não ter o volume mínimo para alguns corpos e peças. Use sua experiência e dados experimentais para analisar a caixa delimitadora sugerida, e modificá-la se necessário.

    Para alterar o plano de referência, clique em Plano personalizado.

  3. Em Opções, selecione entre as seguintes opções:
    • Incluir corpos ocultos
    • Incluir superfícies
    • Exibir visualização

    Se você ocultar um corpo na peça, a caixa delimitadora será atualizada automaticamente e incluirá somente os corpos visíveis no modelo.

  4. Clique em .

    Na árvore de projeto do FeatureManager, a opção Caixa delimitadora é adicionada depois de Origem.

    É possível clicar com o botão direito na caixa delimitadora e, a partir do menu de atalho, selecionar Ocultar, Exibir, Suprimir ou Cancelar a supressão.

Para visualizar as propriedades da caixa delimitadora, passe o mouse sobre a Caixa delimitadora na árvore de projeto do FeatureManager ou clique na guia Arquivo > Propriedades > Específicas da configuração . Os valores de espessura, largura, comprimento e volume da caixa delimitadora são listados.
