Criação de vistas de seção transparentes

Ao criar vistas de seção, você pode definir corpos e componentes individuais para ficarem transparentes.

A transparência ajuda a ver através da parte interna do modelo. A vista de seção transparente está disponível no PhotoView 360.

Para criar uma vista de seção transparente:

  1. Clique em Vista de seção (barra de ferramentas Exibir) ou em Exibir > Exibição > Vista de seção.
  2. No PropertyManager:
    1. Em Método de seção, selecione Dividido em zonas.
    2. Selecionar Componentes de seção transparentes.
  3. Na Árvore de projeto do FeatureManager, selecione HOUSING - GEARS.
  4. No PropertyManager, em Componentes de seção transparentes:
    1. Selecione Incluir selecionado para tornar o encaixe transparente.
    2. Defina o Valor de transparência para 0,75.
    3. Clique em .

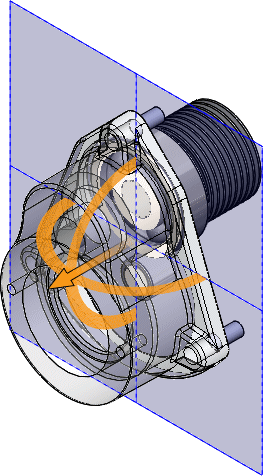

    A vista de seção é aberta com um encaixe transparente.
