Mover e copiar dimensões

Quando as dimensões forem exibidas em um desenho, você poderá movê-las dentro de uma vista ou para outra vista. Arraste a dimensão de um lugar para o outro para conectá-la novamente ao modelo conforme apropriado. Você só poderá mover ou copiar dimensões para uma vista no caso em que a orientação for apropriada para a dimensão.

Vídeo: Mover e copiar dimensões

Para mover uma dimensão dentro da vista:

 Arraste a dimensão para a nova posição.

Para mudar uma dimensão para outro recurso com o mesmo tamanho dentro da vista:

 Selecione a dimensão e arraste e solte a alça de seta em outra aresta.
Este método funciona somente com dimensões radial, de diâmetro e de chanfro.

Para mover ou copiar dimensões de uma vista para outra:

 Mantenha pressionada a tecla Shift (para mover) ou a tecla Ctrl (para copiar) enquanto arrasta as dimensões para outra vista.
Use este método para criar múltiplas dimensões acionadoras.

Para mover ou copiar diversas dimensões de uma vez:

 Mantenha a tecla Ctrl pressionada enquanto faz as seleções.

Para girar uma dimensão:

 Arraste a alça mais próxima ao texto da dimensão.
A dimensão é girada em intervalos pequenos.

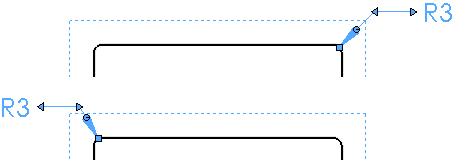

Controle de linha de chamada de dimensão para recursos de mesmo tamanho

Você pode mover linhas de chamada de dimensões radiais, diâmetros, chanfros e linhas de chamada de furos entre recursos de mesmo tamanho em uma vista de desenho.

Para mover os pontos finais da linha de chamada de dimensão e de furo, arraste-os de um recurso para outro.
