Uso das zonas de intersecção nas vistas de seção

Você pode criar vistas de seção em um modelo cortando múltiplas áreas do mesmo. Essas múltiplas áreas são definidas por Zonas de intersecção.

Quando você seleciona planos ou faces de seção, a caixa delimitadora de suas seleções é a zona de intersecção. Você pode usar as zonas de intersecção para criar uma vista de seção de múltiplas áreas de um modelo.

Este exemplo usa zonas de intersecção para cortar uma porção do modelo.

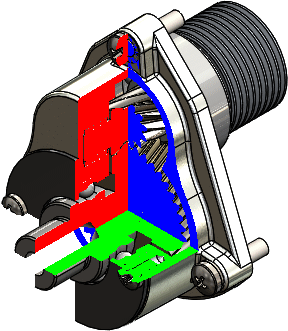

Modelo original	Vista secionada do modelo

Para usar zonas de intersecção nas vistas de seção neste exemplo:

1. Clique em Vista de seção (barra de ferramentas Exibir) ou em Exibir > Exibição > Vista de seção.
2. No PropertyManager, em Método de seção, selecione por zonas.
3. Em Opção de seção, selecione Exibir tampa da seção e Seção somente de gráfico.
4. Em Seção 1:
   1. Clique em Plano frontal .
   2. Para Distância de deslocamento , digite 0.
5. Em Seção 2:
   1. Clique em Plano superior .
   2. Para Distância de deslocamento , digite 0.
6. Em Seção 3:
   1. Clique em Plano direito .
   2. Para Distância de deslocamento , digite 0.
7. Em Método de seção, clique em Zonas selecionadas para serem cortadas.
   As zonas de interseção sombreada são exibidas na área de gráficos mostrando a interseção entre os planos ou faces selecionados e a caixa delimitadora do modelo.
8. Na área de gráficos, selecione as zonas de intersecção inferior esquerda e superior direita mostradas.


9. Clique em .
