Можно использовать плоскости в качестве справочных для приложения ограничений. Вы можете установить перемещения в направлениях 1 и 2 плоскости, а также в направлении перпендикулярном плоскости. Для оболочечных сеток можно установить вращения относительно этих направлений.
В следующей таблице приводится сводка атрибутов этого типа ограничения:
| Атрибут
|
Значение
|
|---|
| Возможные степени свободы твердых тел
|
3 перемещения
|
| Возможные степени свободы оболочек и балок
|
3 перемещения и 3 вращения
|
| Возможные степени свободы стержней
|
3 перемещения
|
| Трехмерный символ
|
|
|
| перемещение
|
вращение
|
|
| Выбираемые объекты
|
Вершины, кромки, грани и соединения балок
|
| Перемещения
|
 Вдоль плоскости, направление 1
 Вдоль плоскости, направление 2
 Перпендикулярно плоскости
|
| Вращения (только для оболочек и балок)
|
Вокруг направления плоскости 1
Вокруг направления плоскости 2
Вокруг перпендикуляра к плоскости
|
Пример

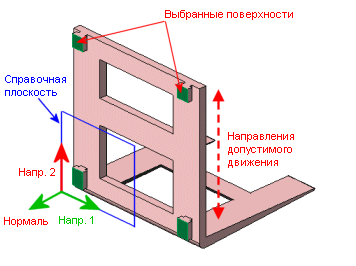

Используя справочную плоскость (показана синим) вилочного захвата, можно применять ограничения к выбранным граням (показаны темно-зеленым) вдоль напр. 1 и направления перпендикуляра (показаны светло-зеленым). Это оставляет выбранные грани свободными для перемещения вдоль напр. 2 (показано красным).
