Создает графики сдвига, момента, вращающего момента или осевых сил для балок или графики осевых сил для стержней. Графики балки создаются в локальных направлениях для каждой балки.
Чтобы отобразить данный PropertyManager, запустите исследование Simulation. Нажмите правой кнопкой мыши папку Результаты
и выберите Определить диаграмму балки.
Отобразить
|
Компонент
|
Выберите один из указанных ниже параметров:-
Осевое усилие
-
Усилие сдвига в направлении 1
-
Усилие сдвига в направлении 2
-
Момент в направлении 1
-
Момент в направлении 2
-
Вращающий момент
Для стержней доступно только Осевое усилие.
|
|
Единицы измерения
|
Выбрать единицы измерения графика.
|
| |
Отрисовка профиля балки (медленный способ)
|
Отображение диаграмм балки на действительной геометрии балки в отличие от отображения на цилиндрах. |
Выбранные балки
|
Все
|
Выбирает все балки.
|
|
Выбрать
|
Выберите балки в графической области. Программное обеспечение учитывает только Выбранные балки.
|
|
Ширина диаграммы балки
|
Управляет шириной эпюр балки для улучшения видимости.
|
Свойство
| |
Включить текст заголовка
|
Введите пользовательский заголовок эпюры.
|
| |
Связать эпюру с ориентацией именованного вида
|
Позволяет связать предварительно определенную ориентацию вида с активной эпюрой.
|
|
Ассоциировать с текущим видом
|
Связывает текущий вид с активной эпюрой. |
Чтобы отобразить направления балки в активной диаграмме балки, щелкните правой кнопкой мыши значок диаграммы балки и выберите Настройки. В окне PropertyManager в разделе Параметры деформированной эпюры, выберите Отобразить направления балки.

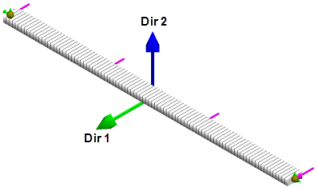

Направления балки показаны в центре каждой балки
