Параметры векторного графика PropertyManager

В окне Параметры векторного графика PropertyManager можно динамически управлять внешним видом символов векторов векторного графика.

Параметры

Размер Управляет размерами векторов на эпюре. Используйте стрелки или перетащите ползунок для изменения размеров векторов.
Плотность Управляет плотностью векторов на эпюре.
  Только поверхность Если установлен флажок, отобразятся векторы только на поверхности модели.
  График соответствия цветов Используется одинаковое отображение цвета эпюр векторов.
  Один цвет Назначает выбранный пользователем цвет всем векторам эпюры. Чтобы изменить цвет векторов, нажмите Редактировать цвет.
Далее показаны параметры векторного графика:

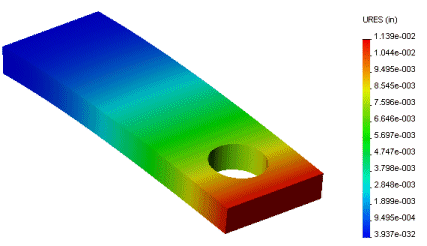

Окаймляющая эпюра результирующего перемещения Векторный график результирующего перемещения (параметры вектора по умолчанию)
Векторный график результирующего перемещения с большим размером векторов Векторный график результирующего перемещения с большей плотностью векторов

Настройка векторного графика

Чтобы настроить векторные графики:

  1. После запуска исследования создайте векторный график желаемой величины.
  2. Нажмите правой кнопкой мыши значок векторного графика и выберите Параметры векторного графика.
    Появится окно PropertyManager Параметры векторного графика.
  3. Используйте поворотные стрелки Размер для регулировки размера стрелок векторов.
  4. Используйте поворотные стрелки Плотность , чтобы регулировать плотность векторов на графике.
  5. Если необходимо, установите флажок Только поверхность, чтобы построить векторы только на границе модели.
  6. Выберите График соответствия цветов, чтобы использовать одинаковое отображение цвета в эпюрах или Один цвет, чтобы использовать один цвет векторного графика.
  7. Нажмите .
