Los siguientes elementos son necesarios para un componente que se utilizará como acodado en SOLIDWORKS Routing.
Los nombres de croquis de sistema de recorrido distinguen entre mayúsculas y minúsculas.
Arco de acodado
- Un croquis llamado Arco de acodado
- Un arco que representa la línea constructiva del acodado con cotas denominadas:
-
Radio de pliegue@Arco acodado
-
Ángulo de pliegue@Arco de acodado
Ejemplo:
Recorrido

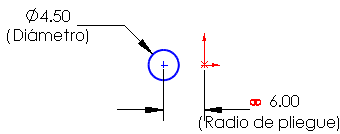

- Un croquis:
- llamado Recorrido
- en un plan normal a un extremo del arco
- Un círculo que representa el diámetro externo del acodado, con una cota llamada Diámetro@Recorrido
- Una cota entre el entro del círculo y el centro del arco:
- llamada Radio de pliegue@Recorrido
- vinculado a Radio de pliegue@Arco de acodado
Ejemplo:
Operación
Barrido
mediante:
-
Perfil de recorrido
-
Arco de acodado para Recorrido
- Una opción Operación lámina para configurar el espesor de la pared
Ejemplo:
