Creación de símbolos personalizados

Puede crear símbolos personalizados para utilizarlos en la mayoría de las anotaciones, tablas y cotas de un dibujo de SOLIDWORKS.

Antes de empezar, se debe hacer una copia de seguridad del archivo de símbolos original, gtol.sym, ubicado en letra de unidad:\lang\english. Navegue hasta el archivo, haga una copia del archivo y guárdelo en un directorio diferente para que pueda recuperarlo si es necesario.

Personalización de un símbolo

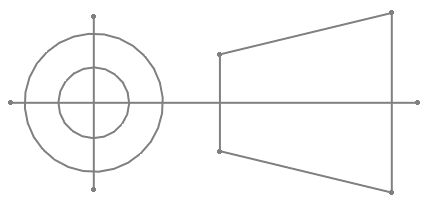

En este ejemplo, se crea un símbolo de tercer ángulo de proyección que consiste en dos círculos y seis líneas en el archivo gtol.sym.

Para personalizar este símbolo:

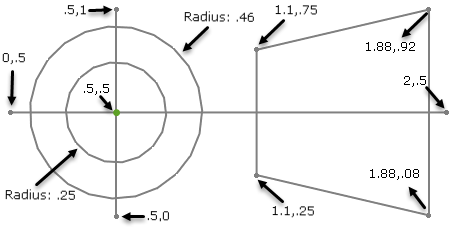

  1. En la cuadrícula cuadrada imaginaria de 1 x 1, acote el símbolo de tercer ángulo de proyección como se muestra:
  2. Para agregar el código que genera el símbolo del tercer ángulo de proyección en el archivo gtol.sym, inserte estas líneas en una categoría nueva o bien insértelas en una categoría existente:

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Siga el formato con exactitud y no agregue ni quite espacios.
  3. Guarde el archivo y salga de SOLIDWORKS.
  4. Reinicie el software SOLIDWORKS.
  5. Abra un dibujo.
  6. Haga clic en Nota (en la barra de herramientas Anotaciones) o en Insertar > Anotaciones > Nota.
  7. En el PropertyManager, en Formato de texto, haga clic en Agregar símbolo.
  8. En la ventana emergente, haga clic en Más símbolos.
  9. En el cuadro de diálogo Símbolo:
    1. Localice la categoría que ha utilizado.
    2. Sitúe el cursor sobre el símbolo de tercer ángulo de proyección.
    3. Seleccione el símbolo y haga clic en Aceptar.
    Podrá ver su icono y la descripción; por ejemplo:

    <SCR-THIRD> es la etiqueta que se muestra cuando los símbolos son cotas insertadas.
    Si comparte el dibujo con otros usuarios, necesitarán su archivo gtol.sym para ver sus símbolos personalizados.

Comprensión del archivo GTOL.SYM

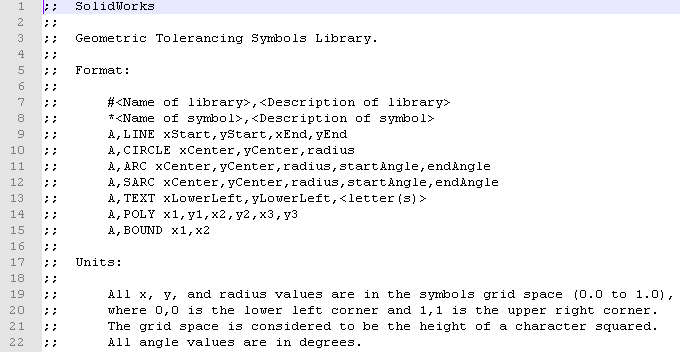

El archivo gtol.sym tiene una sección en la parte superior donde se explica el formato y las unidades que se usan para realizar símbolos.

En el archivo, las categorías de los símbolos se agrupan juntas y cada categoría contiene varias bibliotecas y símbolos.

Las bibliotecas presentan el formato: #<Nombre de la biblioteca>,<Descripción de la biblioteca>.

Los símbolos presentan el formato: *<Nombre del símbolo>,<Descripción del símbolo>.

Las líneas que empiezan por "A" definen una parte de la forma geométrica de un símbolo. Los símbolos a menudo tienen más de una de estas filas.

BOUND es una variable de control para los símbolos del archivo gtol.sym. BOUND controla la separación horizontal de un símbolo dentro de una fila de texto en notas y acotaciones.

Los caracteres de punto y coma preceden a las filas comentadas (que se ignoran).

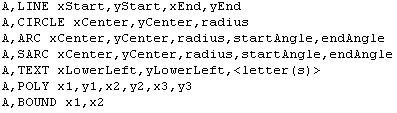

Los símbolos se componen de formas geométricas que pueden estar formadas por líneas, arcos, círculos, polilíneas y caracteres alfanuméricos. Los formatos de estas formas son:

Los símbolos están definidos en una cuadrícula imaginaria de 1 x 1 donde 0,0 es la esquina inferior izquierda y 1,1 es la esquina superior derecha. Sin embargo, no se limitan a esta cuadrícula. También puede utilizar números mayores que 1,0 y menores que 0,0.

A continuación, se incluye un ejemplo de cuadrícula con unas coordenadas que van desde 0,0 hasta 1,1:

Un ejemplo de cómo se define una línea en una cuadrícula:
