Entrar en el modo Sistema estructural

El modo Sistema estructural es el entorno de diseño en el que se crea un sistema avanzado de estructuras soldadas.

Para entrar en el modo Sistema estructural:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\structure_system.sldprt
  2. Haga clic en Insertar > Sistema estructural > Sistema estructural .
    También puede entrar en el modo Sistema estructural desde la pestaña Sistema estructural del CommandManager.

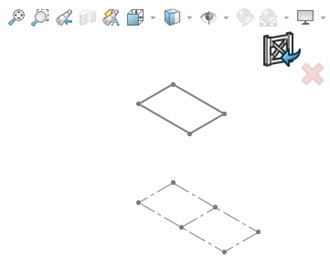

El icono del modo Sistema estructural aparece en la esquina de confirmación de la zona de gráficos.
