Varsayılan olarak CircuitWorks, CircuitWorks'e dışa aktarırken, SOLIDWORKS bileşen orijinini elektrik bileşeni orijini olarak kullanır. Gerekirse farklı orijinler tanımlayabilirsiniz.
Örneğin, bir ECAD sistemi ECAD profilindeki bileşen orijinini bileşen ekleme noktası olarak kullanırsa bileşen orijinini yeniden tanımlayabilirsiniz. Normalde ekleme noktası, ya bileşenin merkezi ya da entegre bir devre üzerinde pim 1'in konumudur.
SOLIDWORKS montajı ve bileşenleri bir IDF veya PADS dosyasından oluşturulursa CircuitWorks, bileşenleri ECAD verilerinde belirtilen orijin etrafında modeller. Böylece bileşenler aynı ECAD sistemine kolayca geri içe aktarmak için uygun olur. Ancak montaj, manuel olarak modellenen bileşenler içeriyorsa bu durumda orijin, modelin oluşturulması için uygundur ancak ECAD sistemi için ideal olmayabilir.
Bileşen orijinlerini CircuitWorks

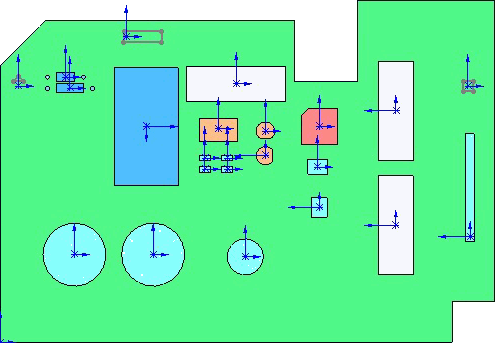

önizleme resmi öğesinde görüntüleyebilirsiniz. Aşağıdaki resimde, CircuitWorks açık bir IDF dosyasının orijinlerini göstermektedir. Pim-1 orijini bulunan ve sağ altta yer alan ince dikdörtgen bileşen dışındaki bileşenlerin çoğunun merkez orijinleri vardır.

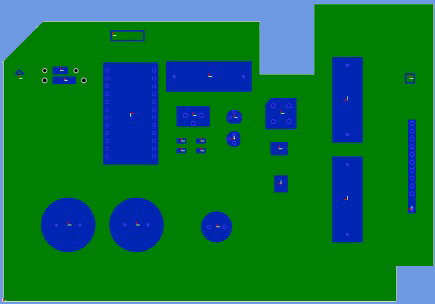

CircuitWorks bu IDF dosyasından SOLIDWORKS montajı oluşturduğunda, elde edilen montaj plan görünümünde yer alan aşağıdaki montaj gibi görünür:
CircuitWorks'ün bileşen modellerini, IDF dosyasındaki orijinlerine karşılık gelen yerel orijinleriyle oluşturduğunu unutmayın. Sağ alttaki bileşenin dışındakilerin tümü merkez orijinlerdir.

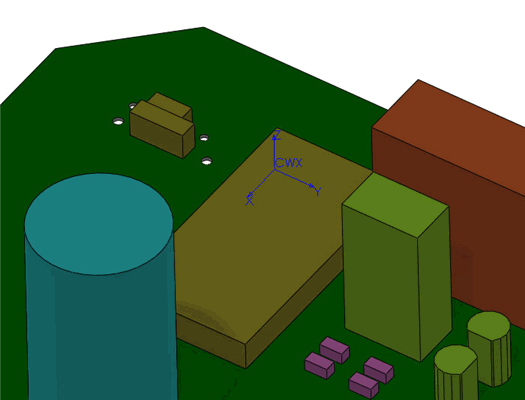

Geniş mavi IC için merkez noktası yerine pim 1'de yeni bir ECAD orijini tanımlamak için SOLIDWORKS modelindeki pim 1 konumuna CWX adlı kullanıcı tanımlı koordinat sistemini ekleyin.
Koordinat sistemindeki x ve y ekseni, x ve y ECAD eksenlerini tanımlar. z yönü yukarı doğru olan yönü belirtir. Koordinat sisteminin orijini, ECAD orijinini ve onun karttan ötelemesini belirler. Bkz. Bileşen Oryantasyonu için Kullanıcı Tanımlı Koordinatlar.
Şimdi bu montajı SOLIDWORKS'ten CircuitWorks'e dışa aktarırsanız önizleme resmi IC için yeni pim 1 orijinini gösterir. Kaydedildiğinde, bu yeni orijin konumu IDF dosyasına yazılır.
CircuitWorks Bileşen Kitaplığındaki model artık IDF verilerinden farklıdır. Şekli aynıdır, ancak orijinleri farklıdır. CircuitWorks yalnızca hali hazırda kitaplıkta bulunmayan bileşenleri modellediğinden CircuitWorks'ün gelecek sefer bu bileşenle bir IDF dosyasında karşılaştığında yeni orijine sahip yeni bir model oluşturması için var olan bileşen modelini silmeniz gerekir.
