Bir kiriş veya kafes kirişi, eklem koşullarını ve seçilen kirişlerin kesit özelliklerini tanımlar. Kirişler için kuvvet ve momentlerin her uca aktarımını kontrol edersiniz. Bu, uçtaki kuvvet ve moment bileşenlerinin tümünü serbest bırakmanıza (sıfıra ayarlamanıza) olanak sağlar. Eklemler ve dolayısıyla eklemde buluşan tüm kiriş uçları için kısıtlamalar bulunduğunu unutmayın.
Burada belirtilen seçenekler kısıtlamaları geçersiz kılar. Örneğin, bir kiriş ucunu Menteşe olarak tanımlar ve ilişkili ekleme bir Sabit kısıtlama uygularsanız, belirtilen kiriş ucu bir Menteşe görevi görür ve hiçbir moment taşımaz.
Simulation etüt ağacında bir kiriş tanımına sağ tıklayın ve Tanımı Düzenle'ye tıklayın.
Tip
Seçilen yapısal elemanlar için eleman tipini ayarlar.
|
Kiriş
|
Bir kiriş elemanı eksenel, bükme ve torsiyonel yüklere dirençlidir. |
|
Kafes Kiriş
|
Bir kafes kiriş elemanı sadece eksenel yay gibi eksenel yüklere dirençlidir. |
|
Kiriş yönünü göster
|
Kiriş yönlerinin grafik alanında görünürlüğünü açıp kapatır. Seçili kirişler için kırmızı ok pozitif eksenel yönü, yeşil ok pozitif yön 1'i ve mavi ok pozitif yön 2'yi gösterir.
|
Kiriş kuvvetleri ve gerilimler, kirişin yerel koordinat sistemiyle göreli olarak listelenir. Eksenel sıkıştırılmış yükler altındaki kirişler veya demetler, negatif bir eksenel kiriş gerilimi değeri ve eksenel gerilme yükleri altındaki kirişler pozitif bir eksenel kiriş gerilim değeri gösterir.
Uç 1 Bağlantısı
Kirişin Uç 1
noktasındaki kuvvetleri ve momentleri ayarlar. Sadece kirişler için kullanılır.
Kirişin Uç 1
ve Uç 2
noktası grafik alanında farklı renklerde vurgulanır.
|
Sert
|
Bu uçta hiçbir kuvvet veya moment serbest bırakılmaz. İlişkili ekleme kısıtlamalar uygulanırsa, kısıtlama koşulu kuvvetlerin ve momentlerin aktarımını tam olarak tanımlar. Kısıtlama uygulanmazsa ilişkili eklemde devamlılık olduğu varsayılır. Bu uçta kuvvet veya moment bileşenlerini serbest bırakmak (sıfırlamak) için bir neden olmadığı sürece bu seçeneği kullanın. |
|
Menteşe
|
Uç serbestçe dönebilir ve ekleme hiçbir moment aktarmaz. Bir eklemi bir ara menteşe olarak tanımlamak için eklemde buluşan tüm kiriş uçlarına bu koşulu uygulayın. |
|
Kaydır
|
Uç serbestçe sürüklenebilir ve ekleme hiçbir kuvvet aktarmaz. |
|
Manuel
|
Her kuvvet ve moment bileşeni için bileşenin sıfır olduğunun bilinip bilinmediğini manuel olarak belirtin.
|
Menteşe - 1. yön
|
Çapraz kesitin birinci yönü etrafındaki momenti sıfıra ayarlamak için bu seçeneği belirleyin. Uç bu yön etrafında dönebilir.
|
|
Menteşe - 2. yön
|
Çapraz kesitin ikinci yönü etrafındaki momentin sıfır olduğu biliniyorsa bu seçeneği belirleyin. Uç bu yön etrafında dönebilir.
|
|
Menteşe - Kiriş boyunca
|
Kirişin eksenel yönü etrafındaki momentin sıfır olduğu biliniyorsa bu seçeneği belirleyin. Uç bu yön etrafında dönebilir.
|
|
Kaydır - 1. yön
|
Çapraz kesitin birinci yönündeki kuvvetin sıfır olduğu biliniyorsa bu seçeneği belirleyin. Uç bu yön boyunca sürüklenebilir.
|
|
Kaydır - 2. yön
|
Çapraz kesitin ikinci yönündeki kuvvetin sıfır olduğu biliniyorsa bu seçeneği belirleyin. Uç bu yön boyunca sürüklenebilir.
|
|
Kaydır - Kiriş boyunca
|
Kirişin eksenel yönündeki kuvvetin sıfır olduğu biliniyorsa bu seçeneği belirleyin. Uç bu yön boyunca sürüklenebilir.
|
|
Uç 2 Bağlantısı
Kirişin Uç 2 noktasındaki kuvvetleri ve momentleri ayarlar. Seçenekler Uç 1 noktasına benzerdir.
Kesit Özellikleri
Yazılım, SOLIDWORKS veritabanındaki kaynak profillerini kullanan yapısal elemanlar için kesit özelliklerini hesaplar. Özel kiriş profilleri için kullanıcı tanımlı kesit özelliklerini girin.
|
Birimler
|
Maksimum torsiyonel yırtılma için torsiyonel sabitin ve uzaklığın hesaplanmasına yönelik uzunluk birimi. |
|
Torsiyonel Sabit (K)
|
Torsiyonel katılık sabitini görüntüler (uzunluğun dördüncü kuvveti). Torsiyonel sabit, kirişin çapraz kesitinin bir fonksiyonudur. Yazılım kiriş profillerinin çoğu için torsiyonel sabitleri hesaplar. Çeşitli çapraz kesitlerin torsiyonel sabitlerinin formülleri için Formulas for Stress and Strain, Roark and Young, Chapter 9, Table 20 referansına bakınız.
|
|
Maks. Yırtılma İçin Uzaklık (CTOR)
|

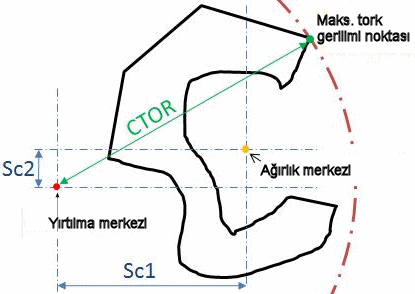

Kesitin yırtılma merkezinden çapraz kesit üzerindeki en uzak noktaya olan maksimum uzaklık (yırtılma merkezine ortalanmış dış teğet çemberin yarıçapı).
Maksimum torsiyonel yırtılma gerilimi şu şekilde hesaplanır: τ maks = ( T / K )* CTOR. Burada T, uygulanan torktur.
|
|
Yırtılma Faktörü
|
Kirişin çapraz kesiti boyunca eşit olmayan yırtılma gerilimi dağılımının nedeni yırtılma faktörüdür. Değeri kirişin çapraz kesit alanının şekline bağlıdır. Örneğin yırtılma faktörü, bir dikdörtgen kesit için 5/6; bir katı dairesel kesit için 9/10; içi boş bir dairesel kesit için 1/2'dir. Yırtılma faktörü, kirişin yırtılma kaynaklı toplam gerinim enerjisinin hesaplanmasında göz önünde bulundurulur. Yırtılma faktörünün hesaplanması için Simplified Method for Calculating Shear deflections of beams by Ivan Orosz, USDA Forest Service Research Note FPL-0210 referansına bakınız.
|
|
Sıfırla
|
Değişkenleri varsayılan değerlerine sıfırlar. |
