Parçaları Triad'la Konumlandırma

Bir tesisattaki parçaları borular, esnek tüp ve elektrik için daha fazla hassasiyetle konumlandırmak üzere triadı kullanabilirsiniz.

Bir parçayı her yerleştirişinizde triad'ı görüntülemek için Araçlar > Seçenekler > Tesisat öğelerine tıklayın ve Bileşenleri bırakarak konumlandırmak ve yönlendirmek için triadı kullanın seçeneğine tıklayın.

Ayrıca bir parçaya sağ tıklayarak Bağlantı elemanını triad ile taşı seçimini yapabilirsiniz.



Grafik alanına tıklama gibi sonra yapılan herhangi bir eylem, triad'ı kapatır.

Triad ile Bir Parçayı Döndürme

Bir parçayı tesisata yerleştirdikten sonra döndürün.

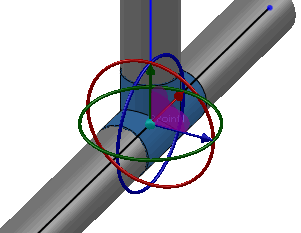

  1. Triad'ı, Parçaları Triad'la Konumlandırma'da gösterildiği üzere yerleştirin.
  2. Parçayı yönlendirmek için ilgili daireye tıklayın ve bu daireyi döndürün. Triad'daki her daire, parçayı farklı bir yöne döndürür.
    Döndürme dereceleri görünür ve parça döndürülür.

  3. İstenen konuma ulaştığınızda fare düğmesini bırakın.

Parçayı Triad'la Birlikte Taşıma

Bir parçayı bir tesisata yerleştirdikten sonra onu taşıyabilirsiniz.

  1. Triad'ı, Parçaları Triad'la Konumlandırma'da gösterildiği üzere yerleştirin.
  2. Parçayı taşımak için bir tutamaca tıklayın ve sürükleyin.
    Parça hareket eder, uzaklık gösterilir ve borular bağlantıları kesilmiş görünür.

  3. İstenen konuma ulaştığınızda fare düğmesini bırakın.

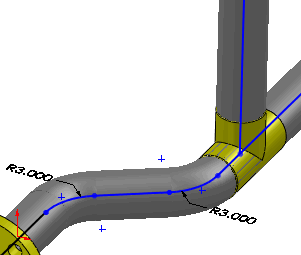

    Borular yeniden bağlanır fakat parçayı hizalama dışına çıkardığınızda, gösterildiği gibi kılavuzlar çizgileri görünür.

  4. Otomatik Tesisat'ı kullanarak kılavuz çizgilerini tesisata dönüştürün. Ayrıca bir kılavuz çizgisine sağ tıklayabilir, Kılavuz Çizgilerini Dönüştür'ü seçebilirsiniz.
    Kılavuz çizgileri tesisata dönüştürülür.

    Kılavuz çizgileri yalnızca bağlantı elemanlarının triad kullanılarak taşındığı düzenleme oturumunda görünür.
