Düzleştirilmiş Tesisat Merkezi
|
|
Tesisat Çizim Kesiti'ndeki iki nokta arasında bulunan Düzleştirilmiş Tesisat Merkezi'nin konumunu değiştirir. |
|
Kesit
|
|
Düzenlemek üzere seçilen çizgiyi, spline'ı veya yay kesitini belirler. |
|
Düzleştir
|
|
Seçilen spline'ı veya yay kesitini belirtilen bir dereceye düzleştirir. Düzleştirilecek tesisat kesiti, grafik alanında vurgulanır.  |
|
Yönü ters çevir
|
|
Düzleştirmenin uygulandığı yönü ters çevirir. |
|
Tüm tesisat kesitine uygula
|
|
Tesisat kesitinin tüm dallarını düzleştirir. |
|

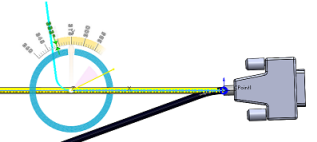

Büküm Ekle
|
|
Seçilen bir kesitin konumunu (yüzde olarak), yarıçapını ve büküm açısını belirtir. Triad veya özellik yöneticisini kullanarak büküm ekleyebilirsiniz.  |
|
Açıyı Ayarla
|
|
Seçilen bir çizginin veya yay kesitinin açısını belirler. Triad veya özellik yöneticisini kullanarak açı ekleyebilirsiniz. |
|
Enine \ Dikine Ters Çevir
|
|
Tesisat kesitlerini, Düzleştirilmiş Tesisat Merkezi'yle göreli olarak enine veya dikine ters çevirir. |
|
Fanout'u Ayarla
|
|
Fanout kesitlerini manipüle etmenizi ve konumlandırmanızı sağlar. |
|
Konum Düzenleme Yüzdesi
|
|
Seçilen çizginin veya yay kesitinin düzenleme konumunu belirtir. Düzenleme konumunu grafik alanında kesit boyunca sürükleyebilirsiniz.
|
|
Yarıçap
|
|
Seçilen kesitin yarıçapını belirler. |
|
Büküm Açısı
|
|
Seçilen kesitin yatayla yaptığı büküm açısını belirler. |
|
Açı
|
|
Seçilen kesitin yatayla yaptığı açıyı belirler. |
|
Uygula
|
|
Düzenlemeyi seçilen kesite uygular. |
