Yüz/Düzlem
|
Kırpma sınırı olarak düzlemsel yüz kullanın. |
| |
Gövdeler
|
Kırpma sınırı olarak gövde kullanın. |
| |
Kırpma Sınırı olarak Yüz/Düzlem seçimi genel olarak daha etkilidir ve daha iyi performans sunar. Yalnızca yuvarlak boru veya kademeli yüzey gibi düzlemsel olmayan bir objeye kırpma uygularken Gövdeler öğesini seçin.
|
| |
Yüz/Gövdeler
|
Gönyeyi Sonlandır, Alın1'i Sonlandır ve Alın2'yi Sonlandır köşe tipleri için kırpılacak bir bitişik segment seçin.
Kırpmayı Sonlandır köşe tipi için kırpılacak bir veya birkaç bitişik yüz veya gövde seçin. Yüz / Düzlem için Kırpma Sınırı öğesini seçerseniz tut veya at seçenekleri arasında geçiş yaparak tutulacak segmentleri belirleyin.
|
| |
|
| |
Önizleme
|
Kırpmayı grafik alanında önizlemek için seçin. Performans nedeniyle, kırpılacak tüm öğeleri seçmediğiniz sürece karmaşık yapılar için bu seçeneği devre dışı bırakın. |
| |
Uzatmaya izin ver
|
Tüm yapısal elemanların uzatılmasına veya kırpılmasına izin vermek için seçin. Yalnızca kırpmaya izin vermek için işareti kaldırın. Bu seçeneği kullanırken, sonuçların doğru olmasını temin etmek için önizlemeyi doğru şekilde kontrol edin. |
|
Gövdeler arasında basit kesim
|
Yapısal elemanları düzlemsel temas yüzeyleri ile düzler (üretim için yararlı). |
|
Gövdeler arasında örtülü kesim
|
Yapısal elemanı temas gövdesine kırpar. |
| |
Kaynak boşluğu
|
Bu seçeneği işaretleyin ve ardından kaynak parçasına yer açmak için Kaynak kırpma boşluğu
 öğesini girin. Yapının genel genişliği korunurken, boşluk boyutu kırpılan öğenin genişliğine iner. |
| |
Bilgiler
|

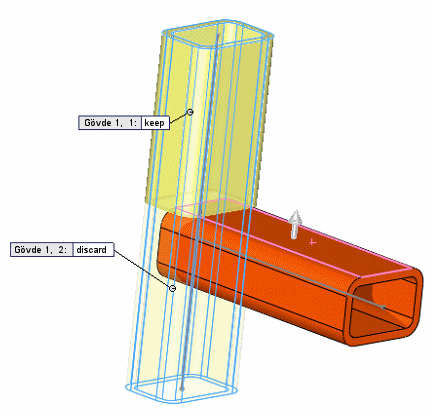

Kırpma sınırı kırpılacak öğe ile kesişiyorsa, kırpılan segmentlerin yanında gövde tanımlayıcı ve segmenti tutmak veya atmak için değiştirme simgesi ile birlikte bilgiler görüntülenir. |
