Radyus Yüzeyi

Radyusu bir açıyı karşılayan bir yüzey gövdesindeki iki bitişik yüz arasındaki kenarı düzeltmek için kullanabilirsiniz.

PropertyManager'a erişmek için Radyus (Unsurlar araç çubuğu) veya Ekle > Yüzey > Radyus/Yuvarlak Ekle > Yüzey > Radyus/Yuvarlak öğesine tıklayın.

Radyus PropertyManager'ında, Tam önizleme, Önizleme yok veya Kısmi önizleme öğesine tıklayın. Tüm radyus tiplerinde önizleme yapabilirsiniz.

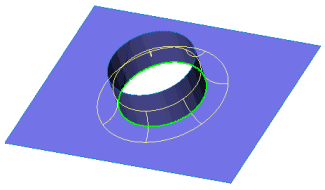

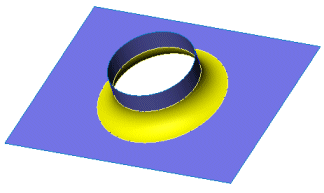

Tam önizlemede sabit yarıçaplı yüzey radyusu Sabit yarıçaplı yüzey radyusu uygulanmış

Kısmi önizlemede çoklu yarıçaplı yüzey radyusu Çoklu yarıçaplı yüzey radyusu uygulanmış
Yüzey radyusu birkaç istisna hariç katı gövdelere radyus açma ile aynı çalışır. Şunları yapabilirsiniz:
  • Bir yüzey gövdesinin kenarlarına radyus açabilirsiniz.
  • Çoklu yarıçaplı yüzey radyusu oluşturabilirsiniz.
  • İki yüzey veya yüz radyusu arasında radyus oluşturabilirsiniz. Bkz. Yüzey Yüz Radyusları Oluşturma.
  • Yüzey radyuslarına gerileme parametreleri ekleyebilirsiniz.
  • Tutma çizgili yüzey radyusları oluşturabilirsiniz.
  • Radyus yüzeyleri bir yüz radyusunda kırpabilir veya tutabilirsiniz.
  • Yüzeyde değişken yarıçaplı bir radyus oluşturabilirsiniz.
    Döndürülmüş yüzeye radyus uygulanmamış Döndürülmüş yüzeye değişken çaplı radyus uygulanmış
  • Radyus yönünü ters çevirmeye ayarlanan bir yüz için Ters Yüz Normal 'i tıklayın.
Şunları yapamazsınız:
  • Yüzey gövdesinde bir kesimi Tutma unsurları unsurları seçeneğiyle koruyamazsınız.

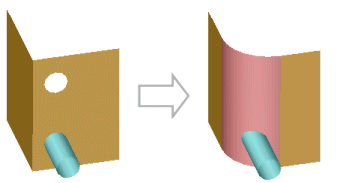

    Tutma Unsuru seçeneği, yüzey radyus açma ile katı radyus açmada olduğundan farklı çalışır. Katı bir parçada, eğer radyus alanında yükseklik veya kesim unsuru varsa radyusu açarken unsurları koruyabilirsiniz. Yüzey gövdesinde yüksekliği koruyabilirsiniz ancak kesimi koruyamazsınız.
  • FeatureManager tasarım ağacından unsurla radyus açmak için yüzey seçemezsiniz.
