Loft ile Bükülmüş Bükümler

Yassı bir çoğaltmada şekillendirilmiş geometri ve yakınlaştırılmış büküm çizgileri yerine fiziksel bükümler oluşturmak için loft ile bükülmüş bükümler oluşturabilirsiniz. Loft ile bükülmüş bükümler, iki profil arasında gerçekçi bir geçiş oluşturarak büküm makinesiyle üretim talimatlarını kolaylaştırır.

Bükülü Loft ile Bükme İşlemleri Oluşturma

Bir loft ile bükülmüş büküm oluşturmak için:

  1. İki ayrı açık profil çizimi oluşturun.
    Çizimler paralel veya paralel olmayan düzlemlerde olabilir.
  2. Loft ile Büküm'e (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Loft ile Bükümler'e tıklayın.
  3. Üretim Yöntemi altında, Bükülü öğesini seçin.
    Bükülü üretim yöntemi yassı çoğaltmada form verilmiş geometri yerine gerçek fiziksel bükümler ve yaklaştırılmış büküm çizgileri oluşturur. Loft ile bükülmüş bükümler, iki profil arasında gerçekçi bir geçiş oluşturarak büküm makinesiyle üretim talimatlarını kolaylaştırır. Yaylar, çok yönlü segmentlerle yaklaştırılır.

    Bu üretim yöntemi, SOLIDWORKS 2013 ve sonraki sürümlerde oluşturulmuş parçalarla birlikte çalışır.

  4. Grafik alanında, her iki çizimi de seçin.
    PropertyManager'da Profiller altında çizim adları görünür.
  5. Görüntü Seçenekleri altında aşağıdakilerden birini seçin ve Boşluklar Değeri öğesini ayarlayın:
    Kiriş Toleransı Yay ile doğrusal segment arasındaki maksimum uzaklığı ayarlar.
    Büküm Sayısı Her bir geçişe kaç bükümün uygulanacağını ayarlar.
    Segment Uzunluğu Doğrusal segmentin maksimum uzunluğunu belirler.
    Segment Açısı İki bitişik doğrusal segment arasındaki maksimum açıyı belirler.

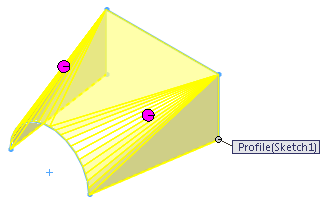

  6. Yol önizlemesini inceleyin. Profillerin sırasını ayarlamak için Yukarı Taşı veya Aşağı Taşı öğesine tıklayın veya profillerde farklı noktaları birbirine bağlamak için çizimleri tekrar seçin.
    1. Oluşturulan bükümlerin profildeki bir kesin köşeyi ifade edeceğini veya keskin köşenin köşede yaklaşık bir yay oluşturmak için bitişik bükümlerle değiştirileceğini belirlemek için Son noktaya bak öğesini seçin.
    2. Malzemenin Sac Levha Parametreleri altında, seçili malzemeye eklenmiş sac levha parametrelerini kullanmak için Malzeme sac levha parametrelerini kullan öğesini seçin.
    3. Diğer sac levha komutlarında yaptığınız gibi Sac Levha Ölçerleri, Sac Levha Parametreleri, Büküm Payı ve Otomatik Kabartma öğelerini ayarlayın.
  7. öğesine tıklayın.
