Sınır yüzeyi unsuru, iki yönde de teğet veya eğrisel sürekliliği olabilen yüzeyler oluşturmanıza imkan sağlar (yüzeyin tüm kenarları). Çoğu durumda bu, loft aracından daha yüksek kalitede sonuç sunar.
Tüketici ürünü tasarımcıları ve eğrisel sürekliliği olan yüksek kaliteli yüzeylere ihtiyacı olanlar bu aracı kullanabilir.
Yön 1 ve Yön 2 PropertyManager'da tamamıyla değiştirilebilir. Objeleri Yön 1 ya da 2'yi kullanarak seçtiğinizde aynı sonucu elde edersiniz.
Sınır yüzeyi örnekleri:
|
|
| Tek yönde bir noktaya tek eğri
|
1 ve 2 yönlerinde üç eğri |
Bir sınır yüzey unsuru oluşturmak için Sınır Yüzeyi
(Yüzey araç çubuğu) veya öğesine tıklayın, PropertyManager seçeneklerini ayarlayıp ardından
öğesine tıklayın.
- Eğri bilgileri renkleri PropertyManager'da kullanılanlarla eşleşir.
-
Teğet Tipi'ni değiştirmek için bilgileri tıklayın.
- Düzenlerken yüzeyin ekran rengini değiştirmek için Sistem Seçenekleri - Renkler sayfasını kullanarak rengi Geçici Grafikler, Gölgeli şeklinde düzenleyin.

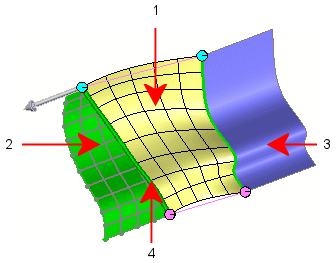

Sınır Yüzeyi Hizalama Örneği
| 1 |
Sınır yüzeyi unsuru Mesh sınır yüzeyi unsuru için iso parametrelerini gösterir.
|
| 2 |
Başlangıç yüzeyi |
| 3 |
Bitiş yüzeyi |
| 4 |
Seçili eğri |
 |
| Sonraki kesitle hizala
Uzaklığa bağlı olarak sınır yüzeyi iso parametrelerini başlangıç ve bitiş yüzeylerinin iso parametrelerine hizalar.
|
 |
| Kesite dik ile hizala
Sınır yüzeyi iso parametrelerini seçilen eğriye normal olarak hizalar.
|
 |
| Diğer geometri ile hizala
Sınır yüzeyi iso parametrelerini seçilen eğrinin uç noktaları tarafından belirlenen daha büyük bir etkiyle hizalar.
|
 |
| İso parametresi ile hizala
Seçilen eğride başlangıç yüzeyinin iso parametrelerinin akışını karşılamak için sınır yüzeyi iso parametrelerini hizalar.
|
