Detay Daire Stilleri

Aşağıdaki tablo, farklı seçeneklerin orijinal üst öğe görünüme etkilerini göstermektedir. Tüm resimler ISO standardındadır.

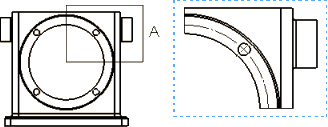

Orijinal üst öğe görünümü:


Stil Daire Profil

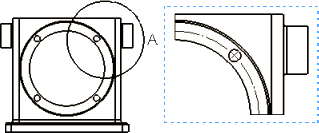

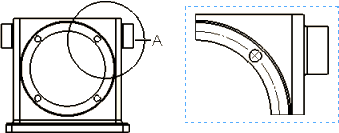

Standarda göre detail_per_std_circle.gif detail_per_std_profile.gif

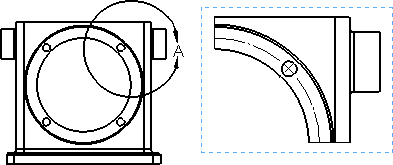

Kopuk Daire detail_broken_circle.gif Kullanılamaz

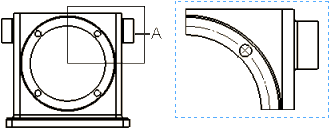

Lider ile detail_w_leader_circle.gif detail_w_leader_profile.gif

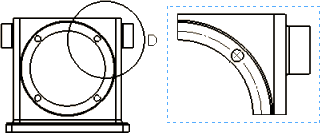

Lider Yok detail_no_leader_circle.gif detail_no_leader_profile.gif

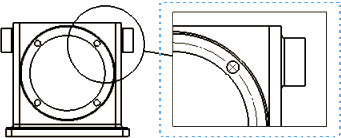

Bağlantılı detail_connected_circle.gif detail_connected_profile.gif
