Çift Yönlü bir Süpürme Oluşturma

Her yönde ya da tüm yol boyunca uzanan orta yollu bir profil için Çift Yönlü seçeneğini kullanarak süpürmeler oluşturabilirsiniz.

Süpürmenin her yönü için yolun kıvrılma değerini de bağımsız olarak kontrol edebilir ve kıvrılma değerini tüm uzunluk üzerinden uygulayabilirsiniz. Ancak, kılavuz eğrileri kullanamaz ya da bir çift yönlü süpürmenin başlangıç ve bitiş teğetliğini ayarlayamazsınız.

Çift yönlü seçeneği; süpürerek katı oluşturma, kıvrımlı kes (katı süpürme seçeneğini kullanarak oluşturulan kıvrımlı kesmeler haricinde) ve süpürülmüş yüzey parçaları için kullanılabilir. Kıvrımlı kesme montajları için de kullanılabilir.

İki yönlü bir süpürme oluşturmak için:

  1. Bir parçada, Ekle > Ana Katılama Komutları > Süpür seçeneğine tıklayın.

  2. PropertyManager'da, Profil ve Yol altında, Çizim Profili'ne tıklayın ve aşağıdakini yapın:
    1. Açılır FeatureManager tasarım ağacında, Profil için Sketch8'i ve Yol için Helix/Spiral1'i seçin.
    2. Süpürmenin yönünü açıp kapatmak için Yön 1 ve Yön 2 öğesine tıklayın.

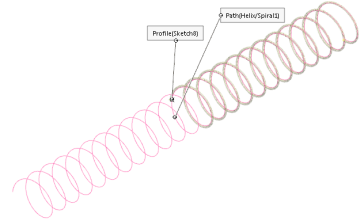

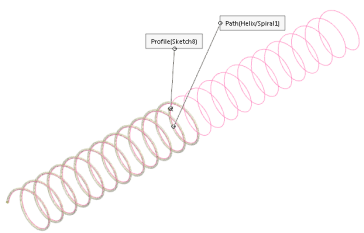

      Yön 1 Yön 2

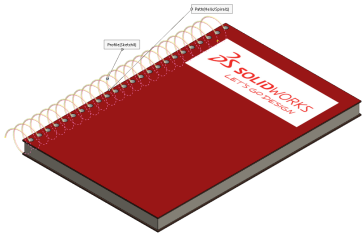

    3. Çift Yönlü öğesine tıklayın.
      Süpürme iki yönde çalışır.

  3. Seçenekler altında şunları yapın:

    1. Profil Oryantasyonu için Yolu Takip Et'e tıklayın.
    2. Profil kıvrılması için Doğal öğesine tıklayın.
      Süpürmenin her bitişi için kıvrılmayı bağımsız olarak belirleyebilirsiniz ve tüm yol için kıvrılma açısını uygulayabilirsiniz.
      Önizlemeyi göster ve Sonucu birleştir seçenekleri varsayılan olarak gösterilir.
  4. öğesine tıklayın.
