Alınmış Bir Parçayı Bir Sac Levha Parçasına Dönüştürme

İçe aktarılmış herhangi bir sac levha tipi parçayı bir SOLIDWORKS sac levha parçasına dönüştürebilirsiniz.

Alınmış parçada sabit bir kalınlık olmalıdır.

Dönüştürdüğünüz parçada bir oluşturulmuş unsur varsa, oluşturulmuş unsur silinir. Dönüştürme sonrasında unsuru yeniden uygulayabilirsiniz.

Alınmış bir sac levha parçasını dönüştürmek için:

  1. Parçayı alın.
  2. Sac Levhaya Dönüştür öğesine (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Sac Levhaya Dönüştür öğesine tıklayın.
  3. PropertyManager'da, Sac Levha Parametreleri altında, sabitlenmiş yüzü seçin.

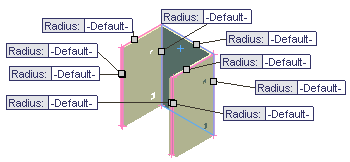

  4. Büküm Kenarları altında, Tüm Bükümleri Topla'yı tıklayın.
    Bu, alınmış parçada önceden var olan tüm bükümleri ve parça kalınlığını seçer.

    Büküm kenarlarını manuel olarak da seçebilirsiniz.
  5. öğesini tıklayın.
