Spline Stili Çizme

Var olan iki obje arasında köprü eğrisi olarak bir spline stili çizebilirsiniz.

1. Köprülemek için iki objeli bir çizim açın.

2. Stil Spline'ı (Çizim araç çubuğu) veya Araçlar > Çizim Objeleri > Stil Spline'ı öğesine tıklayın.
3. Grafik alanında, ilk bitiş noktasına tıklayın.

   İlk tıklamada spline stilindeki ilk kontrol tepe noktası oluşturulur.



4. Çıkarım çizgisinin üzerine gelip tıklayarak ikinci bir kontrol tepe noktası ekleyin.

   İkinci kontrol tepe noktasını çıkarım çizgisine yakalarsanız yazılım bu bitiş noktasında bir teğet ilişki oluşturur.



5. İmleci sağa doğru ilerletin ve bir sonraki çıkarım çizgisinin üzerine getirin. Eşit eğrilik simgesi göründüğünde imlece tıklayın.

   Üçüncü kontrol tepe noktasını çıkarım çizgisine yakalarsanız yazılım bu bitiş noktasında bir eşit eğrilik ilişkisi oluşturur.



6. Daha fazla kontrol tepe noktası eklemeye devam edin.

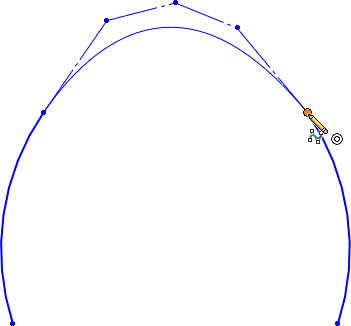

7. İkinci çizim objesinin bitiş noktasına ulaştığınızda, ALT tuşunu basılı tutarak bitiş noktasındaki işaretçiye çift tıklayın.

   ALT tuşuna basmak, son kontrol tepe noktasına otomatik teğet ilişkileri uygular.

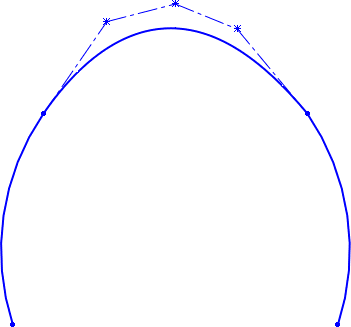

   İki çizim objesi arasındaki köprü eğrisi tamamlanmıştır.
