创建装配体零部件的镜向实例

在装配体中，当您镜向零部件时，您可以将镜向添加为零部件的另一个实例，围绕某个平面对称定位。

创建镜向实例对于对称零部件而言是最为有用的。

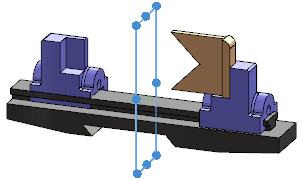

镜向前

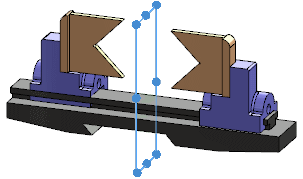

镜向后

要创建镜向实例并指定其方向：

1. 在打开的装配体文档中，单击镜向零部件 （装配体工具栏），或单击插入 > 镜向零部件。
2. 在 PropertyManager 中，在选项下：
   1. 对于镜向平面，选择基准面或平面作为镜向所绕的实体。
   2. 为要镜向的零部件选择一个或多个要镜向的零部件。
3. 单击下一步 。
4. 在 PropertyManager的步骤 2： 设定方位页面的 定向零部件 下，选择您要为其添加镜向实例的零部件。
5. 在镜向类型下，单击质量中心或边界框中心。
   对于非对称零部件，通常更需要在边界框中心定位镜向零部件，因为边界框不受零部件特征的影响。
6. 单击重新定向 和 以浏览四种可用的方向。
7. 单击 。
   PropertyManager 将关闭，而零部件的新实例将添加到该装配体，绕您选择的基准面形成镜向。 镜向零部件 特征将添加到 FeatureManager 设计树中。
