從尺寸邊界方塊移除圖元

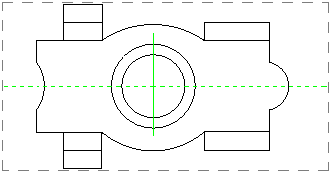

在某些情況下，不一定要納入與尺寸邊界方塊重疊的所有圖元。 使用 RemoveFromDimBoundingBox 指令可從尺寸邊界方塊排除圖元，而無須從工程圖中刪除。 尺寸邊界方塊會根據剩餘的圖元組自動更新。

若要從尺寸邊界方塊移除圖元：

  1. 在指令提示中鍵入 RemoveFromDimBoundingBox。
  2. 在圖面中指定要從尺寸邊界方塊移除的圖元，然後按下 Enter。

    您可以指定來自於不同尺寸邊界方塊的圖元。

    受影響的尺寸邊界方塊會根據剩餘的圖元組調整。

    或者，您可以在圖面的邊界方塊上按一下右鍵，然後選擇尺寸邊界方塊 > 從以下項目移除：，從尺寸邊界方塊排除圖元。
