3D 實體的導角邊線

使用 ChamferEdges 指令以產生 3D 實體上的斜邊。您可以為指定邊線或指定面的所有邊線加上導角。

若要為指定面的所有邊線加上導角，請使用以下其中一個方法：

• 在強調顯示的面邊界內部指定點
• 指定邊線與相鄰面。

您可以從導角邊線指定導角距離。預設值為最近使用的距離。

若要為 3D 實體的邊線加上導角：

1. 按一下實體 > 實體編輯 > 導角邊線 (或鍵入 ChamferEdges)。
2. 指定距離選項，以從第一個和第二個導角的邊線設定距離。
3. 在圖面中，指定要加上導角的邊線。
4. 如有必要，請重複步驟 2 和 3 以指定要加上導角的其他邊線。

   注意：邊線必須位於相同 3D 實體的相同平面上。

5. 按 Enter 鍵。

若要使用「面」選項為面的所有邊線加上導角：

1. 按一下實體 > 實體編輯 > 導角邊線 (或鍵入 ChamferEdges)。
2. 指定距離選項，以從第一個和第二個導角的邊線設定距離。
3. 指定面選項。
4. 在圖面中，指定要加上導角的面。

   軟體會為面的所有邊線加上導角。

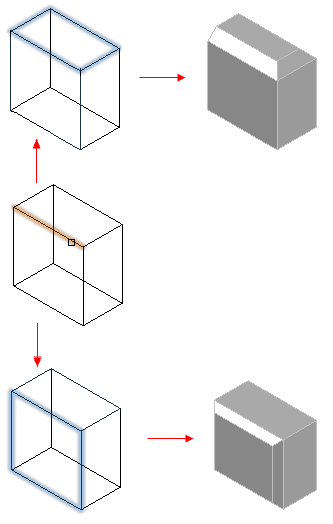

若要使用「迴圈」選項為面的所有邊線加上導角：

1. 按一下實體 > 實體編輯 > 導角邊線 (或鍵入 ChamferEdges)。
2. 指定迴圈選項。
3. 指定距離選項，以從第一個和第二個導角的邊線設定距離。
4. 在圖面中，指定面的邊線。

   會強調顯示 3D 實體的相鄰面。

5. 執行下列動作之一：
   • 指定接受選項以確認目前的面選擇，以及為其邊線加上導角。
   • 指定下一個面以為其邊線加上導角。
6. 指定接受選項以確認目前的面選擇，或指定下一個面。

   軟體會依指定距離為面的邊線加上導角。



存取方式

指令：ChamferEdges

功能表：實體 > 實體編輯 > 導角邊線
