| 沿 X 推斷
|
沿 X 軸繪製的水平線。 適用於 3D 草圖。
|
| 沿 Y 推斷
|
沿 Y 軸繪製的垂直線。 適用於 3D 草圖。
|
| 沿 Z 推斷
|
沿 Z 軸繪製的水平線。 適用於 3D 草圖。
|
| 重合 推斷
|
繪製的第二個圓，與第一個圓重合。
|
| 共線 加入的
|
共線限制條件新增至前兩條水平線。
|
| 同軸心 加入的
|
|
| 同心共徑 加入的
|
同心共徑限制條件已新增至內側圓弧。
|
| 等距 加入的
|
等距限制條件已新增至所有內部的圓。 如此一來，您僅會設定一個圓的直徑。
|
| 同等曲率 加入的
|
斜度的變化率 (曲率) 與曲線間的共用點相同 (C2 連續)。
|
| 等長溝槽 加入的
|
|
| 固定 加入的
|
固定限制條件已新增至點。
|
| 固定溝槽 加入的
|
|
| 水平 加入的
|
水平限制條件已新增至不規則曲線控制點。
|
| 相交 推斷或新增
|
限制條件已新增至點與兩條直線的相交處。 如果您繪製直線和點並使兩者相交，此限制條件會被用來推斷。
|
| 合併 加入的
|
直線的端點與矩形上的點會合併而產生一個點。
|
| 中點 推斷或新增
|
從斜線的中點繪製建構線。
|
| 垂直 加入的
|
正常限制條件已新增至直線與平面之間。
|
| 偏移 推斷
|
使用 偏移圖元
 工具，較大的矩形會從較小的矩形偏移 10。
|
| 在邊線上 推斷
|
使用 參考圖元
 工具，將實體的邊線投影至草圖基準面。
|
| 在平面上 推斷和新增
|
在平面上繪製的任何幾何。
|
| 在曲面上 推斷
|
繪製在曲面上的點。
|
| 平行 推斷
|
以平行限制條件繪製的兩條直線。
|
| 平行 YZ 平面 加入的
|
平行限制條件新增至 3D 直線與前基準面之間。
|
| 平行 ZX 平面 加入的
|
平行限制條件新增至 3D 直線與前基準面之間。
|
| 垂直 推斷
|
繪製的第二條直線與第一條直線成直角。
|
| 貫穿 加入的
|
在草圖點與垂直線間新增貫穿限制條件。
|
| 對稱公差 推斷或新增
|
使用 鏡射圖元
 或 動態鏡射
 工具加入限制條件。
|
| 互為相切 加入的
|
正切限制條件新增至兩條不規則曲線。
|
| 正切於面 加入的
|

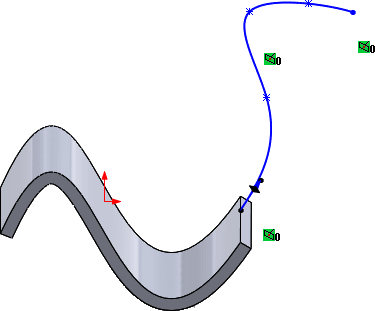

在面與不規則曲線之間的交點邊線有相同的斜度 (C1 連續)。
請參閱與不規則曲線相切至面的限制條件。
|
| 牽引 |
請參閱在配置草圖中使用牽引與皮帶。 |
| 垂直 推斷
|
繪製的圓，且圓心推斷至草圖原點。
|
