區域深度剖視圖

區域深度剖視圖在工程視圖中切除組合件的一部份以顯露模型內部。在所有零組件的剖切面上會自動產生區域剖面線。

區域深度剖視圖是現有工程視圖的一部份，而不是另一個別的視圖。封閉的輪廓，通常是不規則曲線，定義了區域深度剖視圖。材料以指定的深度被移除來顯示內部的細節。在工程視圖中設定數字或選擇幾何來指定深度。

如果您在爆炸視圖上產生區域深度剖視圖，則無法解除視圖的爆炸。

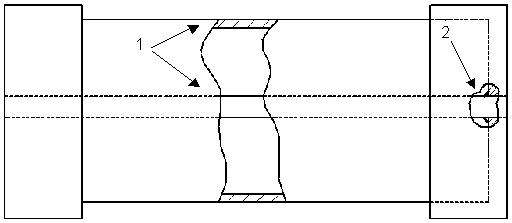

此範例顯示 (1) 壁的厚度與軸 (2) 軸如何熔接至蓋子上：

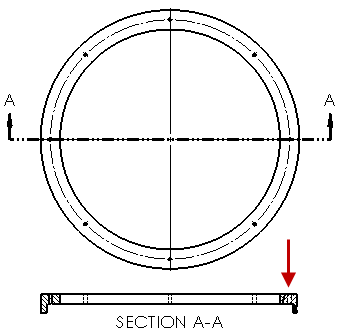

圖形（等角視、二等角視、及不等角視）視圖的區域深度剖視圖。 深度是垂直於圖頁的：

產生區域深度剖視圖

產生區域深度剖視圖︰

  1. 按一下 區域深度剖視圖 tool_Broken_Out_Section_Drawing.gif (「工程圖」工具列) 或按一下 插入 > 工程視圖 區域深度剖視圖。
    游標的形狀變為 pointer_add_curves_freeform.gif。
    如果您要使用不規則曲線外的其他輪廓，產生及選擇封閉輪廓前，按一下區域深度剖視圖工具。
  2. 繪製一個輪廓。
  3. 在剖面視圖對話方塊中設定選項。如果您不要從區域深度剖視圖排除零組件或扣件，請按一下確定。
  4. 在區域深度剖視圖 PropertyManager 中設定選項。
    使用 3D 工程視圖模式來選擇區域深度剖視圖深處被隱藏的邊線。
  5. 按一下 PM_OK.gif。

編輯或刪除區域深度剖視圖

編輯或刪除區域深度剖視圖︰

在 FeatureManager (特徵管理員) 中用右鍵按一下區域深度剖視圖，然後選擇下列之一：
選項 敘述
編輯定義 在區域深度剖視圖 PropertyManager 中設定選項，然後按一下 PM_OK.gif。
編輯草圖 選擇草圖圖元並以加以編輯，然後關閉草圖。
Delete

位置替換視圖上的區域深度剖視圖

您可以在位置替換視圖中加入區域深度剖視圖。

位置替換視圖 位置替換視圖上的區域深度剖視圖

若要將區域深度剖視圖加入位置替換視圖：

  1. 在位置替換視圖中，按一下插入 > 工程視圖 > 區域深度剖視圖。
    區域深度剖視圖僅能切開工程視圖的參考模型組態，而不是替換位置。
  2. 繪製封閉輪廓，例如不規則曲線。
  3. 在 PropertyManager 中設定選項。
  4. 按一下 。

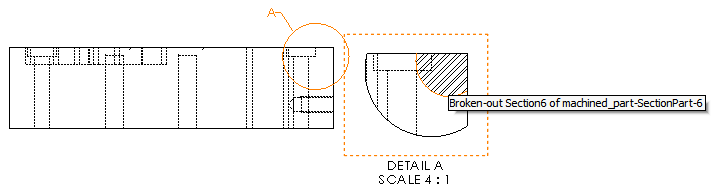

細部放大圖上的區域深度剖視圖

您可以將區域深度剖視圖加入細部放大圖。

若要將區域深度剖視圖加入細部放大圖：

  1. 在細部放大圖中，按一下插入 > 工程視圖 > 區域深度剖視圖。
  2. 繪製封閉輪廓，例如不規則曲線。
  3. 在 PropertyManager 中設定選項。
  4. 按一下 。

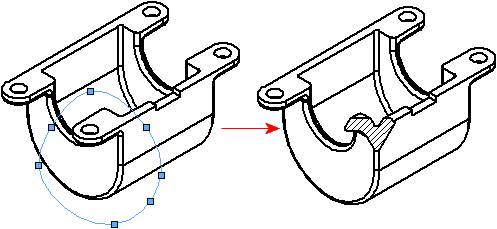

剖面視圖上的區域深度剖視圖

您可以將區域深度剖視圖加入剖面視圖。

剖面視圖上的區域深度剖視圖 區域深度剖視圖的放大影像

若要將區域深度剖視圖加入剖面視圖：

  1. 在剖面視圖中，按一下插入 > 工程視圖 > 區域深度剖視圖。
  2. 繪製封閉輪廓，例如不規則曲線。
  3. 在 PropertyManager 中設定選項。
  4. 按一下 。
