回溯控制棒

您可以使用 FeatureManager 回溯控制棒或快顯功能表暫時回溯至更早的狀態。

您也可以︰
  • 回溯到內含的特徵。
  • 向前回溯。
  • 回溯前一狀態。
  • 回溯至 FeatureManager(特徵管理員) 的末端。

當模型處於回溯狀態時，您可以增加新的特徵或編輯現有的特徵。您可以儲存回溯控制棒位於任意處的模型。當您再次開啟文件時，您可以使用回溯指令並從之前儲存的位置拖曳控制棒。



在 FeatureManager(特徵管理員)中上下拖曳控制棒通過重建順序來前進或後退。

您可以按一下回溯控制棒，並利用鍵盤上的上下方向鍵來上下移動回溯控制棒。

要啟動方向鍵的使用，請按一下工具 > 選項 > 系統選項 > FeatureManager(特徵管理員)，然後選擇方向鍵導覽功能。

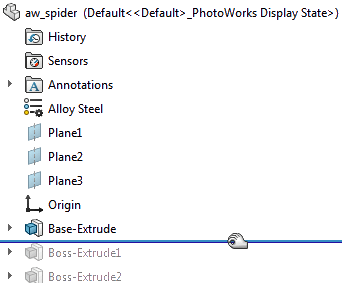

當您將回溯控制棒移回時，FeatureManager(特徵管理員)的圖示顏色變成灰色且無法使用。

在觸控裝置中，利用控制點與回溯控制棒互動更加輕鬆。

回溯至更早的狀態

要回溯至更早的狀態：

  1. 將游標放置在 FeatureManager(特徵管理員)中的回溯控制棒上。
    指標的形狀會變為 。
  2. 在 FeatureManager(特徵管理員)中往上拖曳回溯控制棒，直至其位於您所要回溯的特徵之上。

回溯內含的特徵

回溯到內含的特徵：

  1. 在 FeatureManager (特徵管理員) 中，按一下 來展開父特徵中的內含特徵。
  2. 用右鍵按一下內含的特徵並選擇回溯。
    出現訊息告訴您由於編輯原因，內含特徵會暫時不被內含。
  3. 按一下確定。
  4. 拖曳回溯控制棒至您在步驟 2 所選的特徵之下。
    特徵解除內含，且可以被編輯。
您也可以使用「平坦的樹狀結構模式」取消內含某些特徵。 在 FeatureManager (「特徵」管理員) 設計樹狀結構中的某零件上按一下右鍵，然後按一下樹狀結構顯示 > 顯示平坦的樹狀結構視圖。

向前移動模型

將模型向前移動：

在 FeatureManager(特徵管理員)中，用右鍵按一下被回溯的特徵，然後選擇向前移動。

將模型移回之前的回溯狀態

將模型移回之前的回溯狀態：

在 FeatureManager(特徵管理員) 中按右鍵，並選擇移至前一狀態。

將模型移至最後

將模型移至最後：

在 FeatureManager(特徵管理員) 中按右鍵，並選擇移至最後。
