拖曳到結合控制器中的位置

您可以將零組件拖曳到結合控制器中的位置。

根據預設，PropertyManager 中的結合值會驅動圖面中的零組件位置。 如果您想要在圖面中拖曳零組件，您可以在 PropertyManager 中設定結合值，該值會驅動您在圖面中拖曳零組件的位置。 PropertyManager 中的按鈕可讓您切換驅動和從動之間的結合。

若要拖曳零組件：

  1. 在 PropertyManager 中執行下列動作之一：
    • 按一下使所有結合成為被驅動 。
    • 在一或多個個別結合的數字輸入方塊的右側，按一下使這個結合成為被驅動 。
    結合狀態 說明
    驅動 結合方塊中的值會驅動圖面中零組件的位置。
    從動 結合方塊中的值是受您在圖面中拖曳零組件的目標位置所驅動。
  2. 在圖面中來回拖曳零組件。
    您可以在結合值的完整範圍內拖曳零組件。 當您拖曳零組件時：
    • 在 PropertyManager 中，所驅動的結合值會變更。

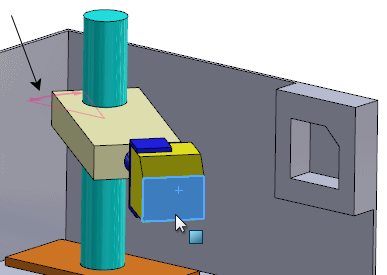

    • 在圖面中會以箭頭表示結合所允許的自由度。

  3. 拖曳零組件至想要的位置。


  4. 按一下加入位置 ，輸入名稱，然後按一下確定。
