在零組件的預覽視窗中預覽結合零組件

零組件預覽視窗可協助選擇要結合的項目。 當您檢視零組件預覽視窗中的一個零組件，您可以獨立於組合件的其餘部份，縮放及旋轉零組件的視圖。

在此範例中，鉚釘和剪刀刀片轉軸鑽孔之間需要同軸心結合。 使用零組件預覽視窗會使其較容易選擇小的鑽孔圓柱面。

若要預覽結合的零組件：

  1. 開啟包含所要結合的零組件之組合件。
  2. 選擇您想要在零組件預覽視窗中檢視的零組件。
  3. 按一下下列其中一個選項：
    • 零組件預覽視窗 (文意感應工具列)。
    • 零組件預覽視窗 (組合件工具列)。
    • 工具 > 零組件 > 預覽視窗。
    零組件預覽視窗隨即開啟，並顯示所選的零組件。

  4. 在零組件預覽視窗中：
    1. 縮放並旋轉視圖。

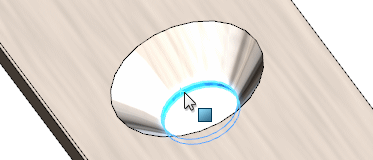

    2. 選擇要結合的項目。
  5. 在主視窗上，Ctrl +選擇第二個要結合的項次。
  6. 選擇要加入的結合類型。
    在此範例中，在孔壁和鉚釘套管之間加入同軸心 結合。
    結合完成。
  7. 按一下退出預覽。
