Můžete vytvořit diagramy smykové, momentové, torzní a axiální síly pro nosníky nebo diagramy axiální síly pro pruty. Diagramy nosníků jsou vytvořeny v místních směrech pro každý nosník.
Chcete-li zobrazit tohoto správce PropertyManager, spusťte simulační studii. Klepněte pravým tlačítkem na složku Výsledky
a vyberte příkaz Definovat diagramy nosníků.
Zobrazit
|
Součást
|
Vyberte jednu z následujících možností:-
Osová síla
-
Smyková síla ve směru 1
-
Smyková síla ve směru 2
-
Moment ve směru 1
-
Moment ve směru 2
-
Torzní moment
Pro pruty je dostupná pouze položka Axiální síla.
|
|
Jednotky
|
Umožňuje výběr jednotek pro diagram.
|
| |
Vykreslit profil nosníku (pomaleji)
|
Zobrazují schéma nosníku pro skutečnou geometrii nosníku, na rozdíl od válců. |
Vybrané nosníky
|
Vše
|
Vybere všechny nosníky.
|
|
Vybrat
|
V grafické ploše vyberte nosníky. Software uvažuje pouze Vybrané nosníky.
|
|
Šířka diagramu nosníku
|
Ovládá šířku obrázku nosníku pro lepší viditelnost.
|
Vlastnost
| |
Včetně titulního textu
|
Umožňuje zadání názvu pro schéma.
|
| |
Přidružit obrázek k orientaci pohledu
|
Umožňuje přidružit předdefinovanou orientaci pohledu k aktivnímu obrázku.
|
|
Přidružit k aktuálnímu pohledu
|
Přidruží aktuální pohled k aktivnímu obrázku. |
Chcete-li zobrazit směry nosníku u aktivního diagramu nosníku, klepněte pravým tlačítkem na ikonu diagramu nosníku a vyberte Nastavení. Ve správci PropertyManager pod položkou Možnosti deformovaného tvaru vyberte položku Zobrazit směry nosníku.

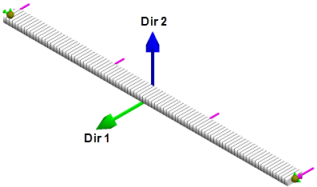

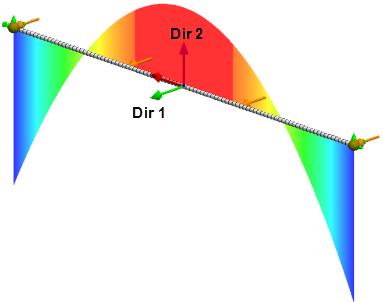

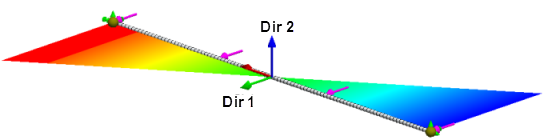

Směry nosníků se zobrazí ve středu každého trámu
