Otevření konfigurací dílů v režimu Zběžně zobrazit

Pokud otevřete díl v režimu Zběžně zobrazit, můžete určit konfiguraci, která se má otevřít. Můžete to provést také v aplikaci eDrawings®.

Než otevřete určenou konfiguraci v režimu Zběžně zobrazit, je nutné určit, které konfigurace jsou v režimu Zběžně zobrazit dostupné. Nejprve otevřete díl v režimu Vyřešený a určete, které konfigurace se zobrazují ostatním uživatelům.

Otevření konfigurací dílů v režimu Zběžně zobrazit:

  1. Otevřete soubor systémový_adresář:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt.
  2. Ve správci ConfigurationManager klikněte pravým tlačítkem myši na následující konfigurace a klikněte na možnost Přidat značku Zobrazit data:
    • Základ
    • Vnější
    Položky Základ a Vnější jsou označeny ikonami . Ostatní konfigurace zůstávají stejné.
  3. Uložte díl a zavřete jej.
  4. Klikněte na možnost Otevřít nebo Soubor > Otevřít.
  5. V dialogovém okně:
    1. Vyberte možnost jack_parts.sldprt.
    2. Pod položkou Režim vyberte Zběžně zobrazit.
    3. Pod položkou Konfigurace vyberte Vnější.
      Je možné vybrat pouze konfigurace Základ a Vnější.
    4. Klikněte na možnost Otevřít.

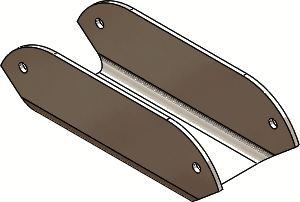

    Díl se otevře v konfiguraci Vnější v režimu Zběžně zobrazit. Konfigurace Základ a Vnější jsou dostupné ve správci ConfigurationManager.
