Setting |
Get/Set Methods |
Return Value or <Value> |
Comments |

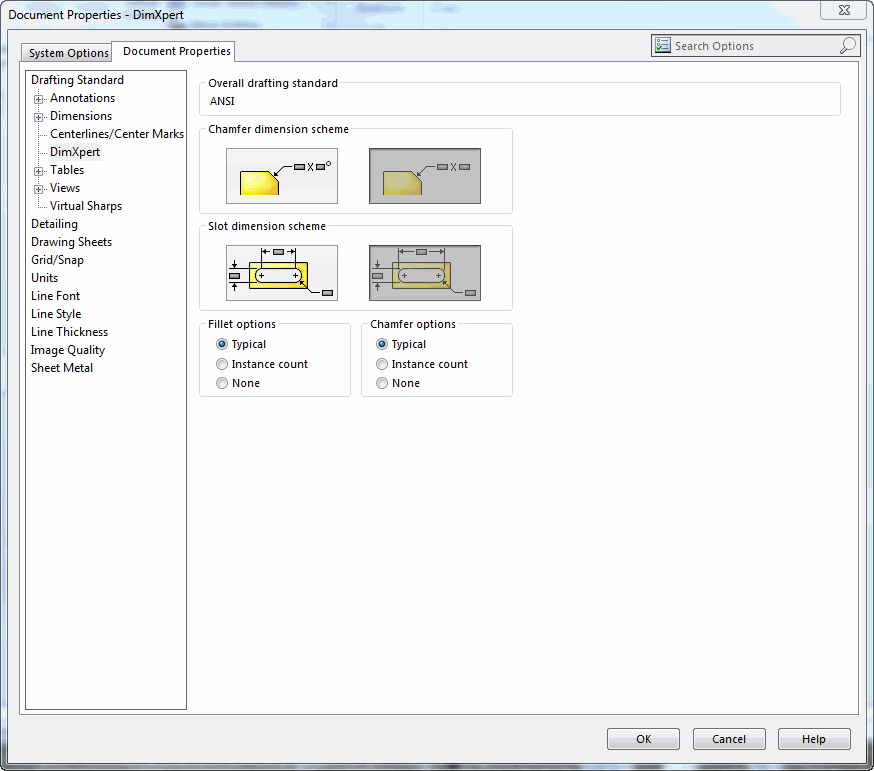

Chamfer dimension scheme |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertChamferScheme,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertChamferScheme,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swDetailingDimXpertChamferStyle_e.<Value>) |
See swDetailingDimXpertChamferStyle_e
for valid options |
Specifies chamfer dimension scheme |
Slot dimension scheme |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertSlotScheme,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertSlotScheme,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swDetailingDimXpertSlotStyle_e.<Value>) |
See swDetailingDimXpertSlotStyle_e
for valid options |
Specifies slot dimension scheme |
Fillet options |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertFilletOptions,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertFilletOptions,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swDetailingDimXpertFilletInstanceStyle_e.<Value>) |
See swDetailingDimXpertFilletInstanceStyle_e
for valid options |
Specifies fillet options |
Chamfer options |
IModelDocExtension::GetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertChamferOptions,
swUserPreferenceOption_e.swDetailingNoOptionSpecified)
IModelDocExtension::SetUserPreferenceInteger(swUserPreferenceIntegerValue_e.swDetailingDimXpertChamferOptions,
swUserPreferenceOption_e.swDetailingNoOptionSpecified, swDetailingDimXpertChamferInstanceStyle_e.<Value>) |
See swDetailingDimXpertChamferInstanceStyle_e
for valid options |
Specifies chamfer options |
