Importieren von HomeByMe-Grundrissen

Sie können einen Grundriss von HomeByMe exportieren und in DraftSight importieren.

HomeByMe, unter www.HomeByMe.com, ist ein Online-Dienst für die 3D-Heimplanung, mit dem Sie Heimprodukte und Möbellayouts mit einer virtuellen Version von Hausumgebungen konfigurieren und visualisieren können. Sie können einen Grundriss von HomeByMe in eine .DSHBM-Datei umwandeln, die Sie in DraftSight anzeigen und ändern können.

Sie müssen über ein Benutzerkonto bei HomeByMe verfügen, bevor Sie einen Grundriss umwandeln können. Sie können auch ein Konto mit Facebook oder Google erstellen und Ihre E-Mail-Adresse bei HomeByMe registrieren.

Exportieren eines Grundrisses von HomeByMe

So exportieren Sie einen Grundriss von HomeByMe:

  1. Zugriff auf HomeByMe:
    • Öffnen Sie www.HomeByMe.com in einem Webbrowser.
    • Klicken Sie in der Taskansicht in DraftSight auf die Registerkarte HomeByMe.

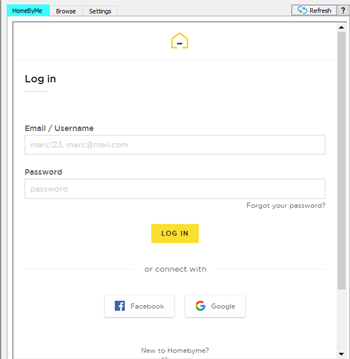

  2. Melden Sie sich bei HomeByMe an.
  3. Klicken Sie auf My projects (Meine Projekte) und wählen Sie ein Projekt aus.

    HomeByMe lädt das Projekt.

  4. Klicken Sie auf der Projektseite oben neben Save (Speichern) auf Export (Exportieren).
  5. Klicken Sie im Dialogfeld Export As A DraftSight File (Als DraftSight Datei exportieren) auf Download (Herunterladen).

    Der Grundriss wird als .DSHBM-Datei gespeichert.

    Benennen Sie die Datei um, damit Sie sie leichter erkennen können.

Importieren eines Grundrisses in DraftSight

So importieren Sie einen HomeByMe-Grundriss in DraftSight:

  1. Verwenden Sie eine der folgenden Möglichkeiten:
    • Klicken Sie in der Multifunktionsleiste unter Entwurf und Beschriftung auf Importieren > HomeByMe-Grundriss .
    • Klicken Sie in der Multifunktionsleiste unter Klassisch auf Extras > HomeByMe > HomeByMe-Grundriss importieren.
  2. Klicken Sie in der Taskansicht auf die Registerkarte Einstellungen, um die Maßeinheiten für den Grundriss einzurichten.
    1. Wählen Sie unter Einheiten eine der folgenden Optionen aus:
      • Fuß und Zoll
      • Millimeter
      • Zentimeter
      • Meter
    2. Stellen Sie Maßstab, Position und Drehung ein.

      Sie können diese Optionen vor dem Import oder später festlegen.

  3. Klicken Sie auf der Registerkarte Durchsuchen unter Importieren auf Durchsuchen, um die Datei zu suchen.

    In der Vorschau wird ein Miniaturbild des Grundrisses angezeigt.

  4. Wenn der Grundriss mehrere Stockwerke enthält, wählen Sie ein Stockwerk aus einer Liste aus.
  5. Klicken Sie auf Erstellen.
  6. Klicken Sie auf In Fenster zoomen, um die Ergebnisse besser auf der Registerkarte Modell anzuzeigen.
Die folgenden Elemente im Grundriss werden auf der Registerkarte Modell konvertiert:
  • Fenster und Türen zu Blöcken
  • Wände zu Polylinien
  • Außenflächen zu Polylinien
