Mit der verteilten Kopplung wird die Bewegung der Kopplungsknoten auf die Verschiebung und die Drehung des Referenzknotens beschränkt.
Die Beschränkung der verteilten Kopplung wird generell in einer Weise durchgesetzt, die die Steuerung der Lastübertragung und von Verschiebungen durch Gewichtsfaktoren an den Kopplungsknoten ermöglicht. Durch die verteilte Kopplung können die Kopplungsknoten der ausgewählten Geometrie (Fläche oder Kante) relativ zueinander verschoben werden.
 |

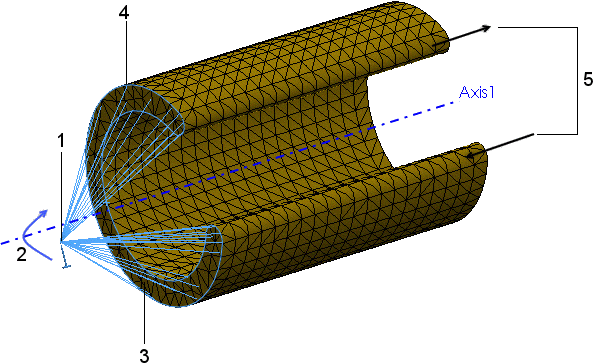

| Beispiel für eine beschränkte verteilte Kopplung |
| 1 |
Referenzknoten |
| 2 |
Vorgegebene Rotation |
| 3 |
Fläche, die die Kopplungsknoten definiert |
| 4 |
Kopplungsknoten |
| 5 |
Durch die beschränkte verteilte Kopplung zugelassener Verzug (Verformung außerhalb der Ebenen) |
Kräfte und Momente am Referenzknoten werden entweder nur als Kopplungsknoten-Kraftverteilung (Standard) oder als Kopplungsknoten-Momentverteilung verteilt. Diese Bedingung verteilt Lasten so, dass die Ergebnisse der Kräfte (und Momente) an den Kopplungsknoten mit den Kräften und Momenten am Referenzknoten übereinstimmen.
Bei Fällen von mehr als einigen Kopplungsknoten wird die Verteilung von abgesetzten Kräften/Momenten und Masse nicht allein durch das Gleichgewicht bestimmt und die Verteilung der Gewichtsfaktoren passt sich an die Verteilung an. Diese Gewichtungsfaktoren sind verfügbar, wenn der
Verbindungstyp Verteilt lautet:
|
Standard (Konstante)
|
Gleichmäßige Gewichtsverteilung. Alle Gewichtsfaktoren wi sind gleich 1.
|
|
Linear
|
Gewichtsfaktoren verringern sich linear mit der Entfernung vom Referenzknoten.
wi ist der Gewichtungsfaktor am Kopplungsknoten i, ri ist der radiale Abstand des Kopplungsknotens vom Referenzknoten und r0 ist der Abstand zum am weitesten entfernten Kopplungsknoten.
|
|
Quadratisch
|
Gewichtsfaktoren verringern sich mit Abstand vom Referenzknoten nach einer quadratischen Polynomformel.
|
|
Kubisch
|
Gewichtsfaktoren verringern sich mit Abstand vom Referenzknoten nach einer kubischen Polynomformel.
|
Wenn der Verbindungstyp Starr lautet, werden die Kopplungsknoten nicht relativ zueinander verschoben. Starre Balken verbinden den Anfügepunkt mit den Kopplungsknoten. Als Ergebnis entwickeln sich möglicherweise hohe Spannungen. Die Flächen, auf denen abgesetzte Lasten oder Verschiebungen angewendet werden, verhalten sich wie starre Körper.
Die für die
verteilten und
starren Verbindungen unterstützten abgesetzten Last- und Massenkombinationen sind unten aufgeführt (lineare statische und nicht-lineare statische Studien).
| Abgesetzte Lastkombinationen |
Verteilte Verbindung |
Starre Verbindung |
| Kraft und Moment |
Unterstützt |
Unterstützt |
| Verschiebung und Drehung |
Unterstützt |
Unterstützt |
| Kraft, Moment, Verschiebung und Drehung |
Unterstützt |
Nicht unterstützt |
| Kraft, Moment und Masse |
Unterstützt |
Unterstützt |
| Verschiebung, Drehung und Masse |
Unterstützt |
Nicht unterstützt |
| Kraft, Moment, Verschiebung, Drehung und Masse |
Unterstützt |
Nicht unterstützt |
Für die Masse müssen Sie die Schwerkraft (und möglicherweise Zentrifugallast) definieren.
