Hinzufügen von Bemaßungen und Beziehungen

Hinzufügen von Bemaßungen und Beziehungen bei der Feature-Erkennung:

  1. Klicken Sie auf Optionen (FeatureWorks Symbolleiste), oder wählen Sie Einfügen > FeatureWorks > Optionen.
  2. Klicken Sie auf Bemaßungen/Beziehungen, und aktivieren Sie die Optionen Automatische Bemaßung von Skizzen aktivieren und Zwangsbedingungen zu Skizze hinzufügen.
  3. Klicken Sie auf OK.
  4. Klicken Sie auf Features erkennen (Features-Symbolleiste) oder auf Einfügen > FeatureWorks > Feature erkennen.
  5. Wählen Sie im PropertyManager die Erkennungsoption Automatisch und Standard-Features aus.
  6. Klicken Sie auf , um mit der Feature-Erkennung fortzufahren.
  7. Klicken Sie im PropertyManager Mittelstufe auf , um die Features zu erstellen.
    FeatureWorks analysiert das Modell und erstellt die Features.

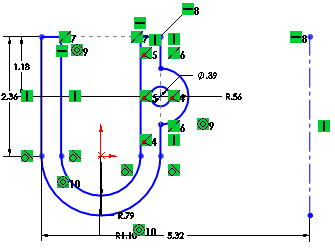

  8. Bearbeiten Sie die Feature-Skizze, um die Bemaßungen und Beziehungen anzuzeigen.
