Bogen-/Kreisabmessungen
|
Wählen Sie diese Option aus, um anzuzeigen, wenn Bogen oder Kreise ausgewählt sind:
Mitte zu Mitte
|
|
Minimaler Abstand
|
|
Maximaler Abstand
|
|
Benutzerdefinierter Abstand
|
|
|
|
Einheiten/Präzision
|
Wählen Sie diese Option aus, um benutzerdefinierten Maßeinheiten und die Genauigkeit festzulegen.
|
|

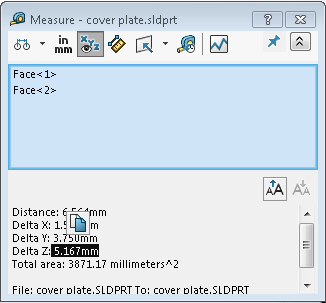

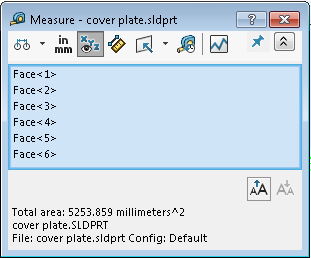

XYZ-Abmessungen anzeigen
|
Wählen Sie diese Option aus, um die Abmessungen dX, dY und dZ zwischen den ausgewählten Elementen im Grafikbereich anzuzeigen. Deaktivieren Sie diese Option, um nur den Mindestabstand zwischen den ausgewählten Elementen anzuzeigen. |
|
Punkt-zu-Punkt
|
Aktiviert den Punkt-zu-Punkt-Modus, mit dem die Entfernung zwischen zwei beliebigen Punkten auf dem Modell gemessen wird. |
|
XYZ relativ zu
|
Wählen Sie ein Koordinatensystem aus:
Teilursprung
|
|
Koordinatensystem referenzierte Kopie
|
Benutzerdefiniertes Koordinatensystem.
|
Diese Option ist nur verfügbar, wenn das aktuelle Dokument über mehr als ein Koordinatensystem verfügt. |
|
Projiziert auf
|
Zeigen Sie den Abstand zwischen den ausgewählten Elementen wie projiziert auf eines der folgenden Elemente an:
Keine.
|
Projektion und Normal werden nicht berechnet.
|
Bildschirm
|
|
Fläche/Ebene auswählen
|
Die Software berechnet des projizierten Abstand (auf der ausgewählten Ebene) und den normalen Abstand (normal auf die ausgewählte Ebene). Projektion und Normal werden im Dialogfeld Messen angezeigt.
|
In abgelösten Zeichnungen werden alle Messungen als projizierte 2D-Daten angegeben, wenn das Modell nicht geladen ist.
|
|
Messhistorie
|
Öffnet das Dialogfeld Messhistorie, in dem Sie sämtliche Messungen anzeigen können, die während der aktuellen SOLIDWORKS Sitzung vorgenommen wurden. |
|
Sensor erstellen
|
Öffnet den PropertyManager Sensor, in dem Sie festlegen können, dass Sie von der Software darüber informiert werden, wenn der Messwert geändert wird. |
 |
|
Fixiert das Dialogfeld Messen im Grafikbereich. Klicken Sie auf , um das Dialogfeld zu schließen. Klicken Sie auf  , um die Fixierung des Dialogfelds Messen aufzuheben. Drücken Sie die Esc-Taste, um das Dialogfeld zu schließen, wenn die Fixierung aufgehoben wurde.
|
 |
|
Schaltet die Sichtbarkeit der angezeigten Messungen ein oder aus. |
