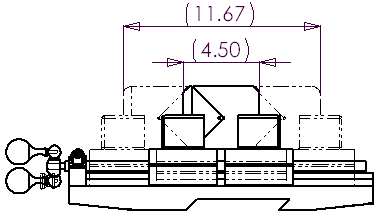

Alternativpositions-Ansichten zeigen den Bewegungsspielraum einer Baugruppenkomponente an, indem diese in verschiedenen Positionen gezeigt wird. Sie können eine oder mehrere Alternativpositions-Ansichten in einer Phantomschriftart über die Originalansicht legen.
- Sie können zwischen der primären Ansicht und der Alternativpositions-Ansicht Bemaßungen erstellen.
- Die Alternativpositions-Ansicht wird zum FeatureManager hinzugefügt.
- Sie können mehrere Alternativpositions-Ansichten in einer Zeichnung erstellen.
- Für die folgenden Ansichtsarten steht die Alternativpositions-Ansicht nicht zur Verfügung: Teilansicht, Schnittansicht, Detailansicht und Bildausschnitt.
- Nachdem die Alternativpositions-Ansicht erstellt wurde, kann sie auf Baugruppen- und Zeichnungsebene modifiziert werden.
