Mit Design Clipart können Sie nach vielen Elementen von SOLIDWORKS, DWG- und DFX-Dateien suchen und diese wiederverwenden.
Funktionsweise von Design Clipart
Design Clipart durchsucht über die SOLIDWORKS Datei- und Modellsuche
(rechte obere Ecke) bestimmte Ordner, indiziert Dateien und extrahiert Daten, die Sie in SOLIDWORKS wiederverwenden können.
- Teile werden als Features (lineare Austragungen und Schnitte), Skizzen und Blöcke indiziert.
- Features werden als Skizzen indiziert.
- Zeichnungen werden als allgemeine Tabellen und Blöcke indiziert.
- DWG/DXF-Dateien werden als Tabellen, Blöcke und Ansichten indiziert.
Die Quelldateien werden bei der Indizierung nicht geändert.
Verwenden der SOLIDWORKS Suche

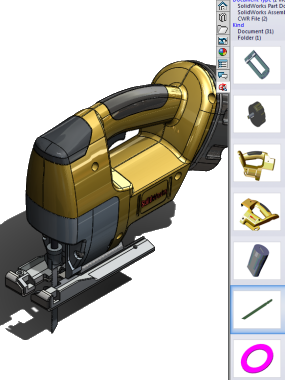

Die während der Indizierung erstellten Bilder werden bei einer SOLIDWORKS Suche nach Dateien und Modellen auf der Registerkarte
Suche
als Miniaturbilder angezeigt. Ziehen Sie die Miniaturbilder auf SOLIDWORKS Dateien, um die indizierten Elemente neu zu erstellen.
Wählen Sie in den Suchergebnissen ein Miniaturbild für eine indizierte Datei aus, und klicken Sie auf der Kontext-Symbolleiste auf
, um im Ergebnisfensterbereich „Suche“ ein Miniaturbild des indizierten Elements anzuzeigen.
Im SOLIDWORKS Feld Suche
wird der Suchpfad zum Element angezeigt. Im Fensterbereich
„Suche“ sind die Elemente nach Art und Suchorten gefiltert.

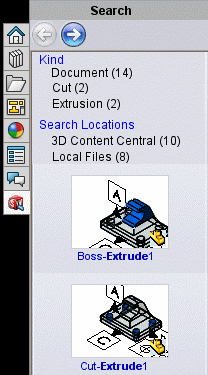

Wenn Sie z. B.
Aufsatz-Linear austragen1 im gezeigten Bild auswählen, wird im Fensterbereich
Suche ein weiteres Miniaturbild der indizierten
Skizze3 eingeblendet.
Der Pfad zur linearen Austragung wird im SOLIDWORKS Suchfeld angezeigt.
