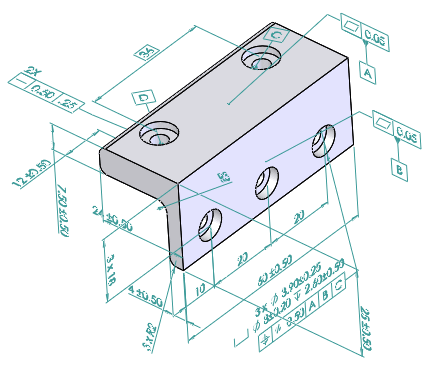

DimXpert für Teile ist ein Satz an Werkzeugen für die Anwendung von Bemaßungen Toleranzen an Teile entsprechend de Anforderungen von ASME Y14.41-2003 und ISO 16792:2006. Mit den Toleranzen können Sie dann in TolAnalyst Stapelanalysen von Baugruppen durchführen oder sie für nachfolgende CAM-Anwendungen, andere Toleranzanalysen oder Messanwendungen verwenden.
Legen Sie Globale Zeichnungsnorm auf ANSI (ASME) oder ISO fest (unter ).

Features
Features sind im Zusammenhang von DimXpert mit Fertigungs-Features gleichzusetzen. So entspricht z. B. das im CAD-Bereich erstellte Wandungs-Feature einem Taschen-Feature in der Fertigung.
Unterstützte Fertigungs-Features:
- Aufsatz
- Fase
- Kegel
- Zylinder
- Spezielle Feature-Typen
- Verrundung
- Stirnsenkungsbohrung
- Formsenkungsbohrung
- Einfache Bohrung
- Kreis überschneiden
- Linie überschneiden
- Ebene überschneiden
- Punkt überschneiden
- Kerbe
- Ebene
- Tasche
- Langloch
- Oberfläche
- Breite
- Kugel
