Erstellen referenzierter gespiegelter Kopien von Baugruppenkomponenten

Wenn Sie in Baugruppen eine Komponente spiegeln, fügen Sie die Spiegelung als eine weitere referenzierte Kopie der Komponente hinzu, die symmetrisch zu einer Ebene positioniert ist.

Das Erstellen einer gespiegelten referenzierten Kopie ist ausgesprochen nützlich für symmetrische Komponenten.

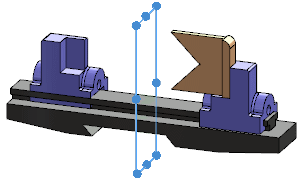

Vor dem Spiegeln
Nach dem Spiegeln

Erstellen einer referenzierten Kopie und Festlegen ihrer Ausrichtung:

  1. Klicken Sie in einem offenen Baugruppendokument auf Komponenten spiegeln (Baugruppen-Symbolleiste) oder auf Einfügen > Komponenten spiegeln.
  2. Führen Sie im PropertyManager unter Auswahl folgende Schritte aus:
    1. Wählen Sie unter Spiegelebene die Ebene oder planare Fläche aus, um die gespiegelt werden soll.
    2. Wählen Sie unter Zu spiegelnde Komponenten mindestens eine Komponente für die Spiegelung aus.
  3. Klicken Sie auf Weiter .
  4. Unter Schritt2: Wählen Sie auf der Seite Ausrichtung festlegen des PropertyManager unter Komponenten ausrichten eine Komponente aus, für welche Sie eine gespiegelte referenzierte Kopie hinzufügen möchten.
  5. Klicken Sie unter Spiegeltyp auf Massenmittelpunkt oder Begrenzungsrahmenmitte.
    Es ist in der Regel für asymmetrische Komponenten wünschenswerter, die gespiegelten Komponenten über die Begrenzungsrahmenmitte zu lokalisieren, da der Begrenzungsrahmen unbeeinflusst von den Features der Komponenten ist.
  6. Klicken Sie auf Neu ausrichten und dann auf , um nacheinander die vier möglichen Ausrichtungen anzuzeigen.
  7. Klicken Sie auf .
    Der PropertyManager wird geschlossen, und neue referenzierte Kopien der Komponenten werden der Baugruppe hinzugefügt, und zwar um die ausgewählte Ebene gespiegelt. Ein Komponente spiegeln-Feature wird dem FeatureManager hinzugefügt.

Spiegeln asymmetrischer Komponenten

Wenn Sie in Baugruppen eine asymmetrische Komponente spiegeln und dabei den Rahmen verwenden, um die gespiegelte Komponente in Bezug auf die Spiegelebene zu positionieren, erzielen Sie bessere Ergebnisse als bei Verwendung des Massenschwerpunkts.

Beim Erstellen einer gespiegelten Instanz einer asymmetrischen Komponente ist keine der Ausrichtungen eine echte Spiegelung. Alle sind umgekehrte Ausrichtungen. Wenn Sie eine echte Spiegelung wünschen, müssen Sie eine Spiegelbildversion erstellen.
Gespiegelte referenzierte Kopie einer asymmetrischen Komponente
Spiegelbildversion einer asymmetrischen Komponente

Erstellen einer gespiegelten referenzierten Kopie einer asymmetrischen Komponente in einer Baugruppe:

  1. Klicken Sie auf Komponenten spiegeln (Baugruppen-Symbolleiste) oder auf Einfügen > Komponenten spiegeln.
  2. Wählen Sie im PropertyManager unter Auswahl die Optionen Spiegelebene und Zu spiegelnde Komponenten und klicken Sie auf Weiter .
  3. Wählen Sie eine Option für Spiegeltyp aus:
    Option Bezeichnung
    Rahmenzentrum Positioniert den Spiegel so, dass die Mitte des Rahmens für die ausgewählte Komponente über die Spiegelebene gespiegelt wird.
    Massenschwerpunkt Positioniert den Spiegel so, dass der Massenschwerpunkt der ausgewählten Komponente über die Spiegelebene gespiegelt wird.
  4. Klicken Sie auf Neu ausrichten und dann auf , um nacheinander die vier möglichen Ausrichtungen anzuzeigen.
  5. Klicken Sie auf .
    Eine neue referenzierte Kopie der asymmetrischen Komponente wird der Baugruppe hinzugefügt, und zwar um die ausgewählte Ebene gespiegelt.
