Spiegeln von Blech-Features

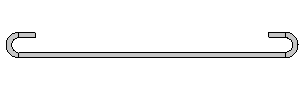

Ausgewählte Blech-Features lassen sich über eine Ebene in der Mitte eines bestehenden Blechteils spiegeln.

Zu den Blech-Features, die sich spiegeln lassen, gehören:
  • Kante-Lasche Tool_Edge_Flange_Sheet_Metal.gif
  • Gehrung-Lasche Tool_Miter_Flange_Sheet_Metal.gif
  • Blechkantenrand Tool_Hem_Sheet_Metal.gif
  • Basis-Blech/Zunge Tool_Base_Flange_Tab_Sheet_Metal.gif
  • Geschlossene Ecke Tool_Closed_Corner_Sheet_Metal.gif

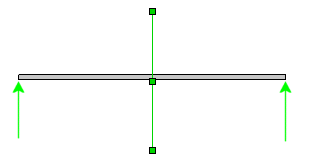

Die Ebene, die zum Spiegeln des Blech-Features verwendet wird, muss zwischen den Kanten des Basis-Blechs zentriert sein.

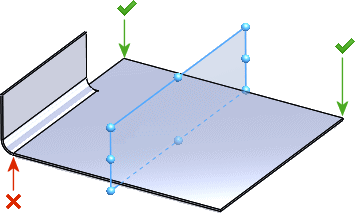

Zentrieren Sie die Ebene, um die Kante-Lasche zwischen den beiden Kanten des Basis-Blechs zu spiegeln (grüne Pfeile). Wählen Sie die durch die Kante-Lasche erstellte Kante nicht als eine der beiden Kanten aus (roter Pfeil).

Spiegeln eines Blech-Features:

  1. Erstellen Sie ein Blech-Feature.
    Erstellen und bemaßen Sie die Skizze so, dass eine vorhandene Ebene zum Spiegeln des Blech-Features verwendet werden kann.
  2. Erstellen Sie eine Ebene, die in der Mitte zwischen den beiden Kanten des Basis-Blechs zentriert ist.
  3. Klicken Sie auf der Blech-Symbolleiste auf eines der folgenden Blech-Features, oder wählen Sie Einfügen > Blech aus:
    • Kante-Lasche Tool_Edge_Flange_Sheet_Metal.gif
    • Gehrung-Lasche Tool_Miter_Flange_Sheet_Metal.gif
    • Blechkantenrand Tool_Hem_Sheet_Metal.gif
    • Basis-Blech/Zunge Tool_Base_Flange_Tab_Sheet_Metal.gif
    • Geschlossene Ecke Tool_Closed_Corner_Sheet_Metal.gif
  4. Klicken Sie auf der Features-Symbolleiste auf Spiegeln Tool_Mirror_Features.gif, oder wählen Sie Einfügen > Muster/Spiegeln > Spiegeln aus.
  5. Im PropertyManager:
    1. Wählen Sie unter Spiegelfläche/-ebene die Ebene, die sich in der Mitte zwischen den beiden Kanten des Basis-Blechs befindet, als Spiegelfläche/-ebene PM_plane.gif aus.
    2. Wählen Sie unter Zu spiegelnde Features das Blech-Feature für Zu spiegelnde Features aus.
  6. Klicken Sie auf .
