Aufrufen des Struktursystemmodus

Der Struktursystemmodus ist die Konstruktionsumgebung, in der Sie ein erweitertes Schweißstruktursystem erstellen können.

So rufen Sie den Struktursystemmodus ein:

  1. Öffnen Sie system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\structure_system.sldprt
  2. Klicken Sie auf Einfügen > Struktursystem > Struktursystem .
    Sie können den Struktursystemmodus auch über die Registerkarte Struktursystem im CommandManager aufrufen.

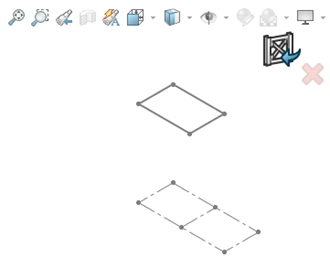

Das Symbol für den Struktursystemmodus wird im Bestätigungs-Eckfeld des Grafikbereichs angezeigt.
